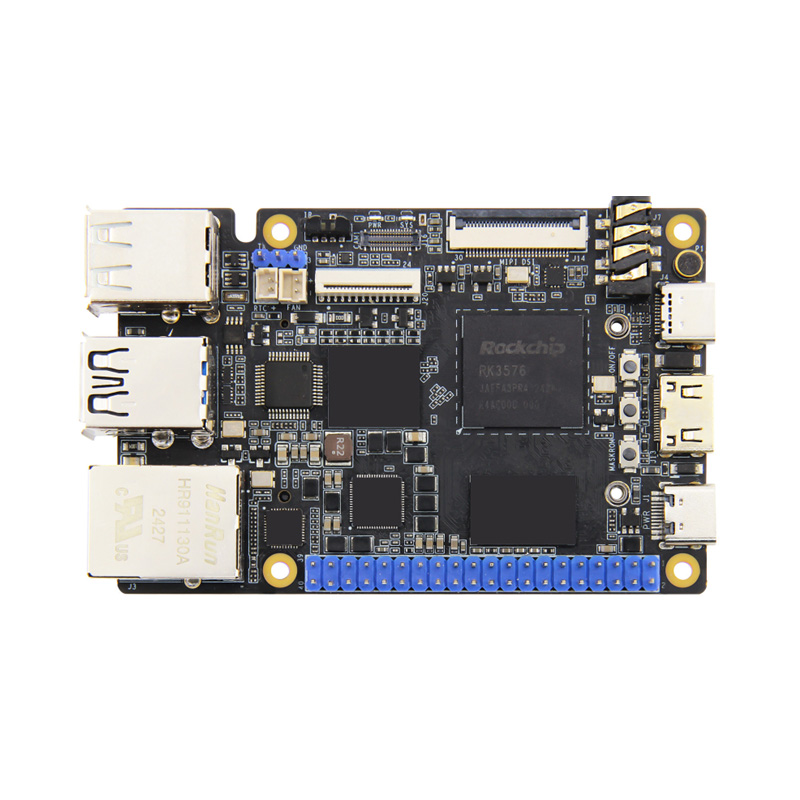

RK3576 SBC Computers Development Board

RK3576 Motherboard Einführung

• Die TP-3 RK3576-Karte hat eine leistungsstarke Leistung und kann als Hochleistungs-Single-Board-Computer und eingebettetes Motherboard für Anzeige, Steuerung, Netzwerkübertragung, Dateispeicher, Edge Computing und andere Szenarien verwendet werden.
• Using Rockchip RK3576 as the main chip, the main frequency can reach up to 2.2GHz, integrating quad-core 642-bit Cortex-A72 and quad-core 64-bit Cortex-A53, a total of eight-core processors and ARM Mail-G52 MC3GPU, supporting 8K video decoding and 4K display output, super image processing capabilities, supporting multi-camera input, supporting Multi-Screen-Display, integrierte unabhängige NPU, die verschiedene KI-Szenarien ermöglicht.
• Geben Sie eine Vielzahl von Speicher- und Speicherkombinationen zur Auswahl, ausgewogene Onboard -Hardwarekonfiguration und eine breite Palette von Anwendungen. 24
• Die integrierte unabhängige NPU-Rechenleistung kann 6 Tops erreichen und verschiedene KI-Szenarien ermöglichen.

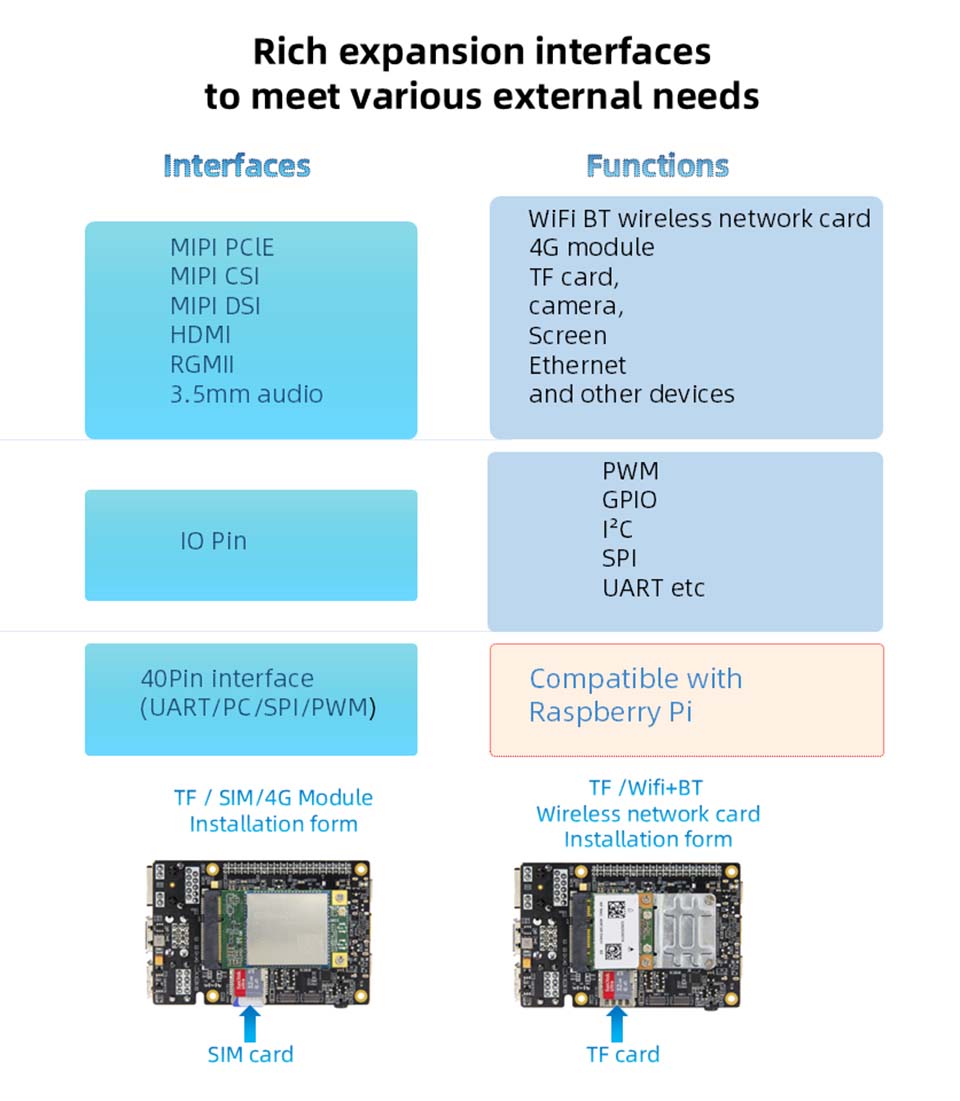

• Es verfügt über eine hohe Integration und eine umfangreiche Expansionsoberflächen, einschließlich Gigabit -Ethernet -Port, RGMI, USB3.0, USB2.0, Minipcle, Minihdmi, MIPI -Screen -Schnittstelle und MIPI -Kamera -Grenzfläche, Audio -Schnittstelle, Infrarot -Empfänger, Sim/TF -Kartenhalter und andere Peripherale und führt zu 40 PINs.
• Es unterstützt offiziell Mainstream Android-, Debain- und Ubuntu -Betriebssystembilder und kann auf mehr als 8 verschiedene Anwendungsumgebungen angewendet werden.
• Es ist vollständig Open Source, bietet offizielle Tutorials und bietet vollständige SDK -Treiberentwicklungskits, Designschematiker und andere Ressourcen, die leicht verwendet werden können.

RK3576 Entwicklungsfunktion

• Unterstützt mehrere Betriebssysteme, unabhängig davon, ob es sich um Entwicklung oder Unterhaltung handelt, es kann leicht zufrieden sein!

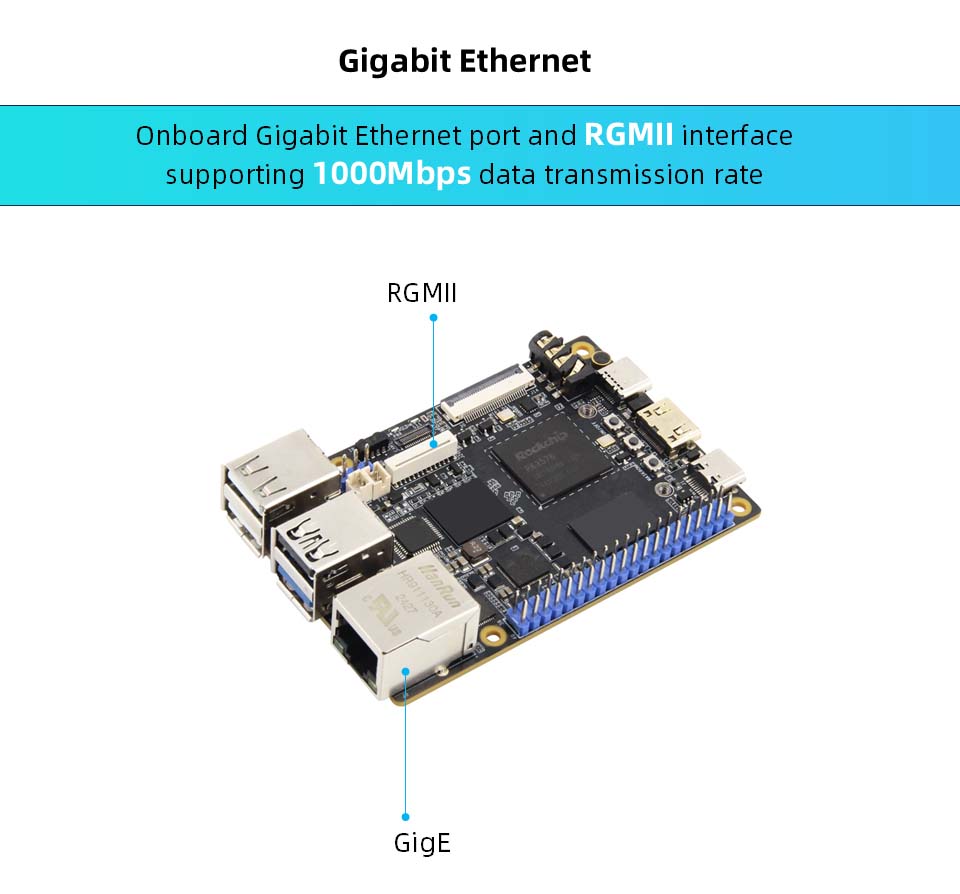

• Onboard Gigabit Ethernet -Port und RGMII -Schnittstelle unterstützen 1000 Mbit / s Datenübertragungsrate
• Integrierte unabhängige NPU, Computerleistung kann 6 Tops erreichen, die Architektur mit drei Kern anwenden, int4/int8/int16/fp16/bf16/tf32 unterstützt und verschiedene KI-Szenarien ermächtigt
• Unterstützt bis zu 8K@30 Frames H.264/H.265/VP9/AV2/AVS2 Video Decoding und 4K@60 Frames H.264/H.265 Video Coding

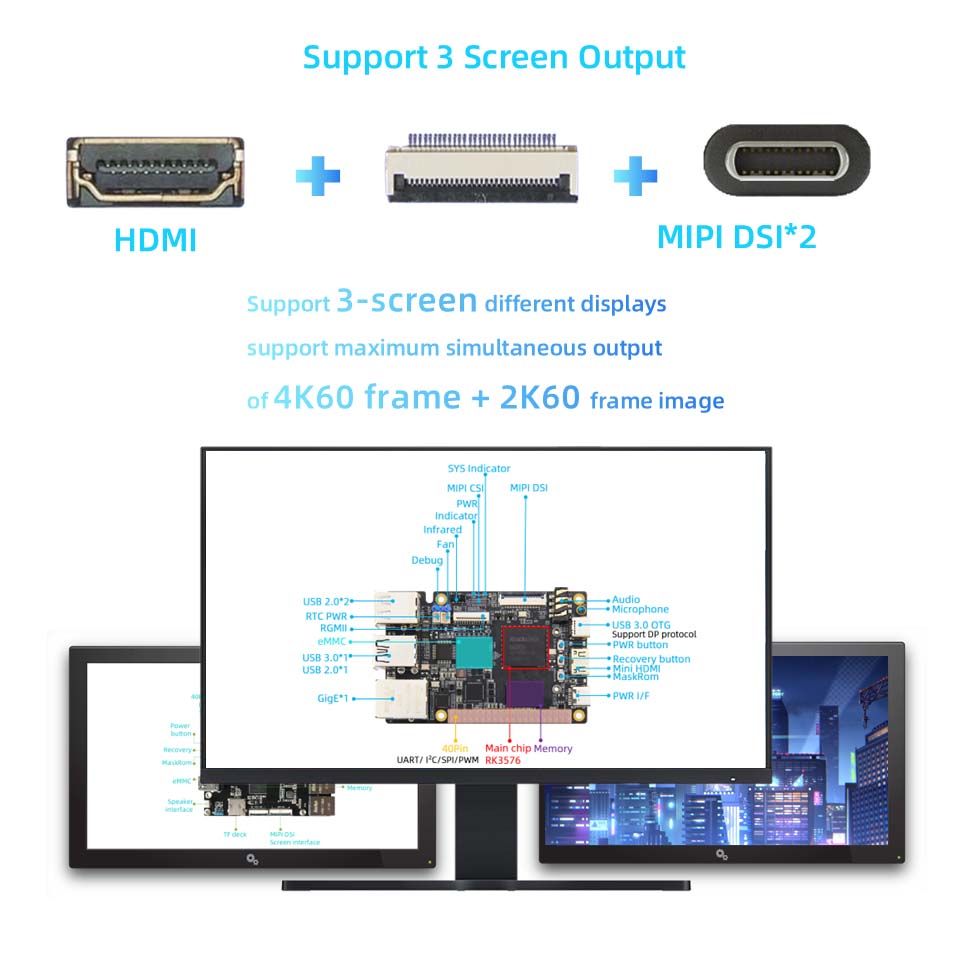

• Unterstützt das Drei-Bildschirm-Display, unterstützt bis zu 4K@120 Frames + 2K@60 Frames + 1080p@60 Frames gleichzeitig
• Reiche Expansionsschnittstelle

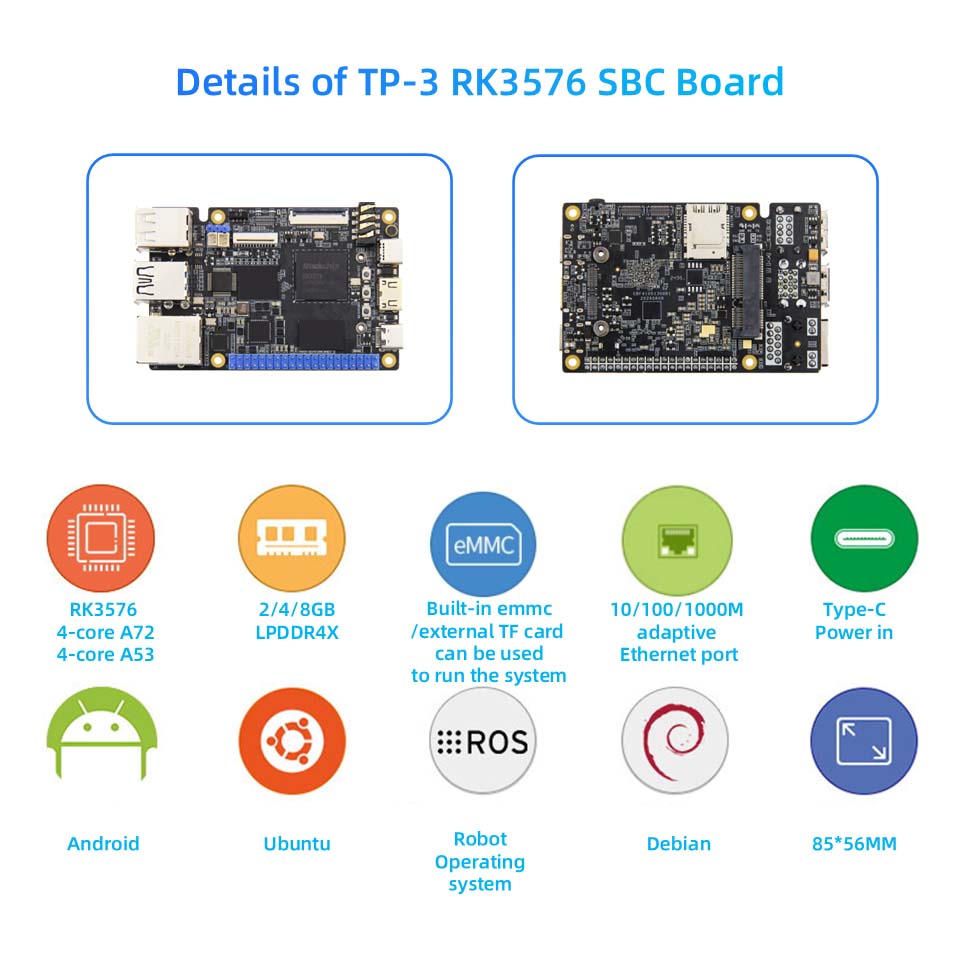

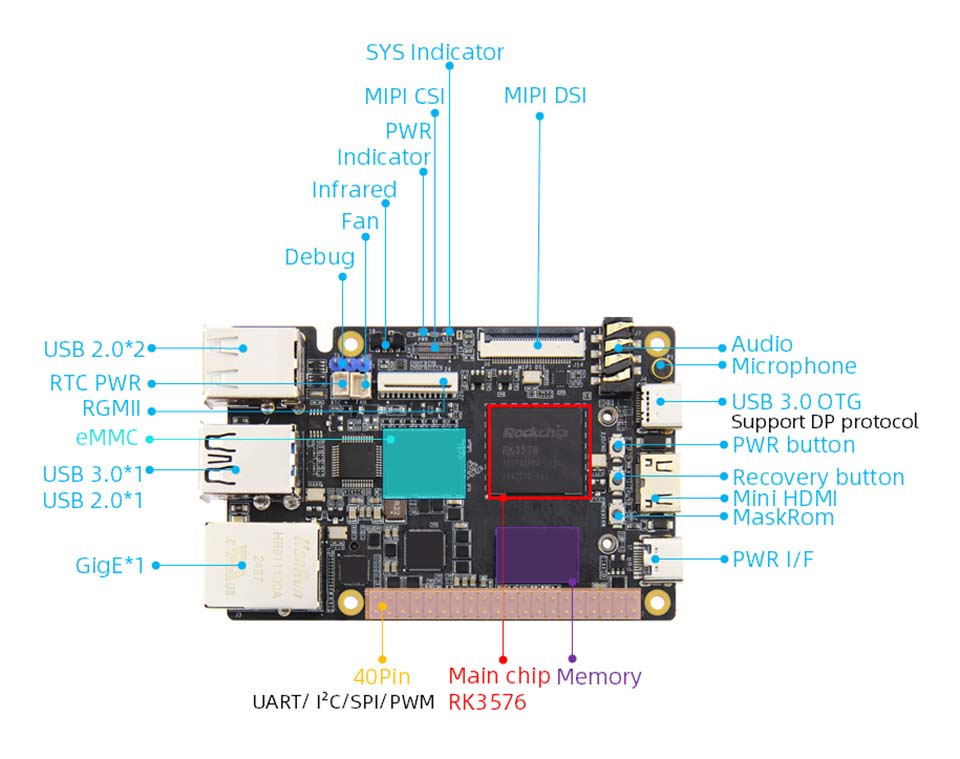

RK3576 Board -Hardwarekonfiguration

• Power-Schnittstelle: 5V@4A DC-Eingabe, Typ-C-Schnittstelle (keine Datenübertragungsfähigkeit)
• Hauptchip: RK3576 (Quad-Core A72 + Quad-Core A53, MALI-G52 MC3, 6T-Computerleistung)
• Speicher: 2/4/8 GB, LPDDR4X (andere Speicheranforderungen können angepasst werden)
• Speicher: 0/32/64 GB, EMMC (andere Speicheranforderungen können angepasst werden)
• Ethernet: Gigabit -Netzwerkport*1 unterstützt die Datenübertragungsrate von 10/100/1000Mbit/s; Die RGMI -Schnittstelle*1 unterstützt die Datenübertragungsrate von 10/100/1000 Mbit/s und kann mit unserem RGMII -Gigabit -Ethernet -Modul angeschlossen werden
• HDMI: HDMI2.1-Ausgabe*1 unterstützt die Multi-Screen-Anzeige mit anderen Bildschirmen, maximale Auflösung 4K@120fps
• MIPI-DSI: MIPI-Bildschirmschnittstelle * 1 kann an einen Waldfeuer-MIPI-Bildschirm angeschlossen werden, unterstützt mehrere Bildschirme mit anderen Bildschirmen, einem einzelnen MIPI-Modus mit der höchsten Auflösung von 2560 * 1600 @ 60fps

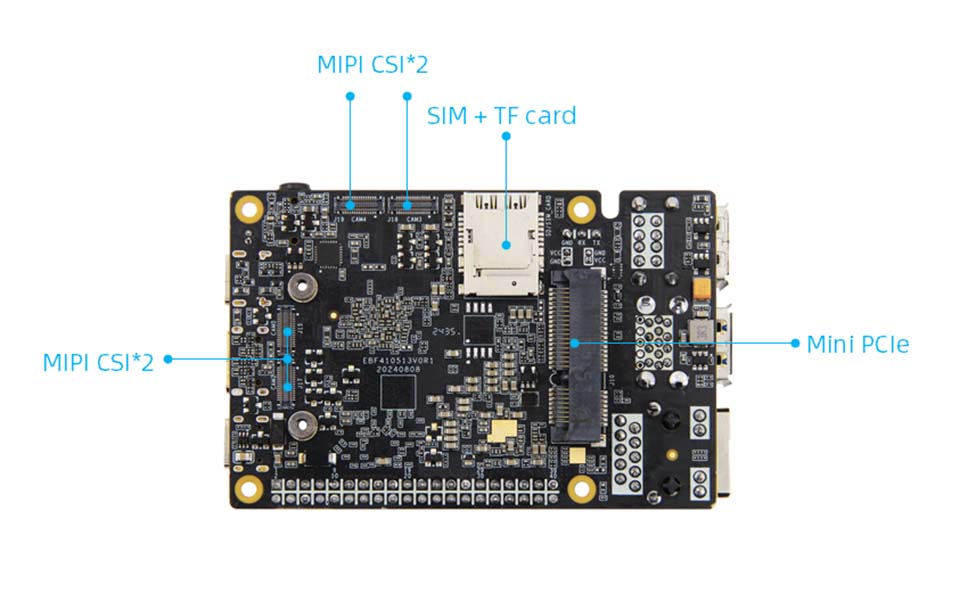

• MIPI-CSI: 2 * 15Pin BTB-Kamera-Schnittstelle * 5 (vorne * 1, zurück * 4) kann in unsere MIPI-Kamera angeschlossen werden
• USB2.0: Typ-A-Schnittstelle * 3 (Host)
• USB3.0: Typ-A-Schnittstelle * 1 (Host); Typ-C-Schnittstelle * 1 (OTG) für die Firmware-Verbrennungsschnittstelle unterstützt das DP-Protokoll, kann mit anderen Bildschirmen verwendet werden
• PCLE-Schnittstelle: Mini-Pcle-Schnittstelle, kann mit WLAN-Netzwerkkarte in voller Höhe oder einem halben hohen Wasserkarten, einem 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden
• SIM+TF -Kartenhalter: Kann gleichzeitig die SIM -Karte und die Micro SD (TF) -Karte einfügen, und unterstützen Sie die TF -Karte, um das System bis zu 512 GB zu starten. Die SIM -Kartenfunktion muss mit einem 4G -Modul verwendet werden
• 40Pin -Schnittstelle: kompatibel mit Raspberry PI 40Pin -Schnittstelle, unterstützt PWM/GPIO/C/SPI/UART -Funktionen
• Serienport Debuggen: Standardparameter 1500000-8-N-1
• Audio: Micin*1, Kondensatormikrofon; Kopfhörerausgabe + Mikrofoneingang 2-in-1-Schnittstelle*1
• Tasten: Ein- / Ausschalter*1; Maskrom -Taste*1; Wiederherstellungstaste*1
• LED: Power Indicator*1; Systemanzeige*1
• Infrarotempfänger: Unterstützt die Funktion der Infrarot -Fernbedienung
• RTC: RTC Power Socket*1
• Lüfterschnittstelle: Unterstützt die Installation von 5 -V -Lüfter zum Abkühlen

Andere Parameter dieses RK3576 -Boards

System: Android 14, Ubuntu, Debian

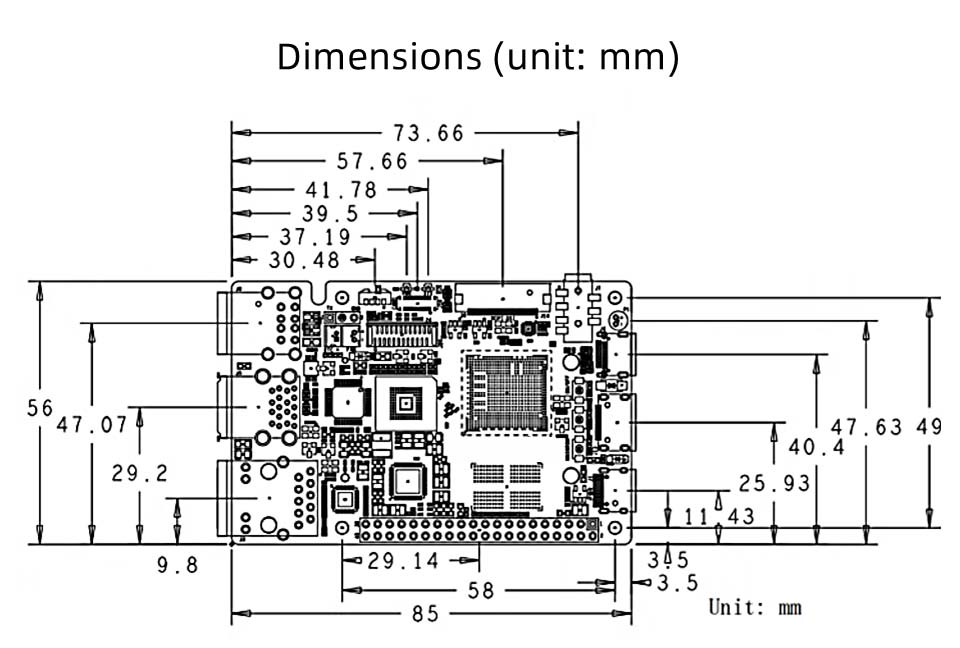

Größe: 85*56 mm
