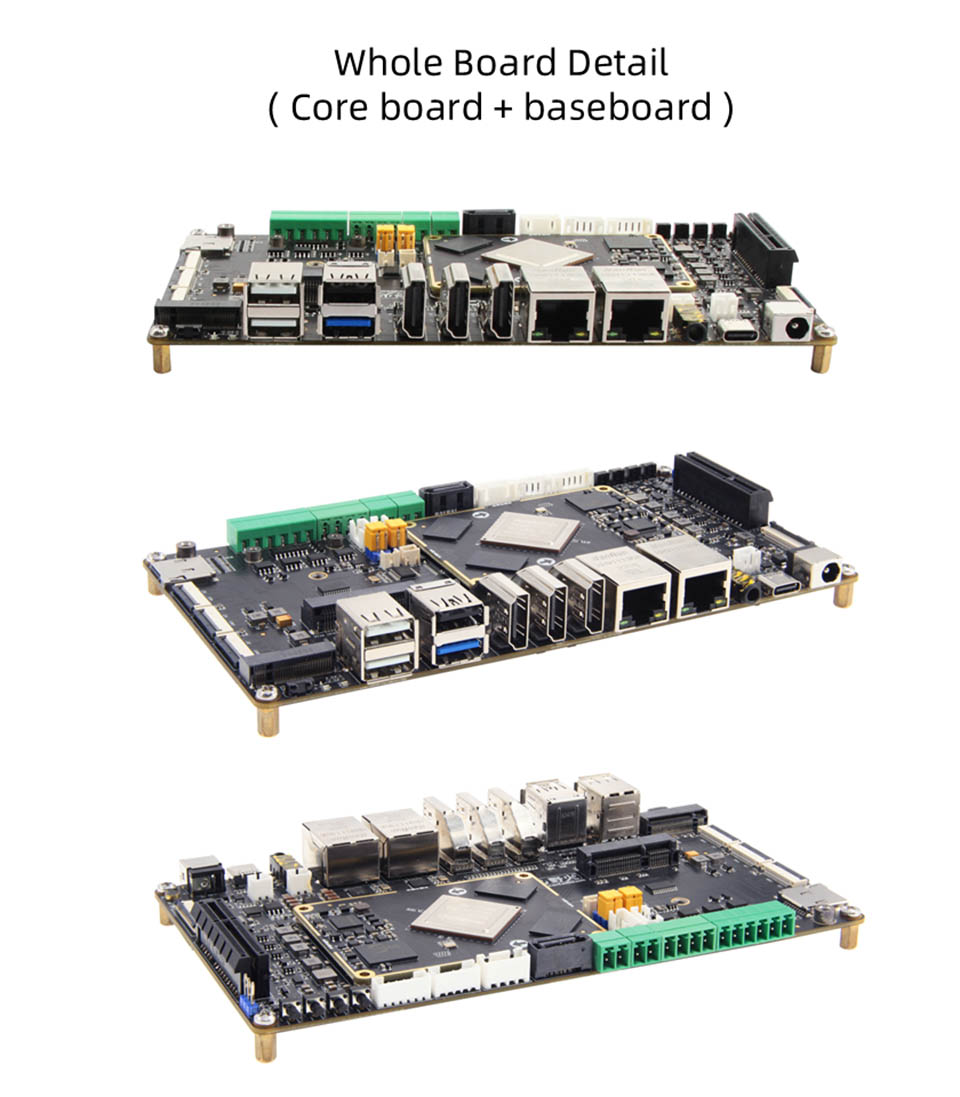

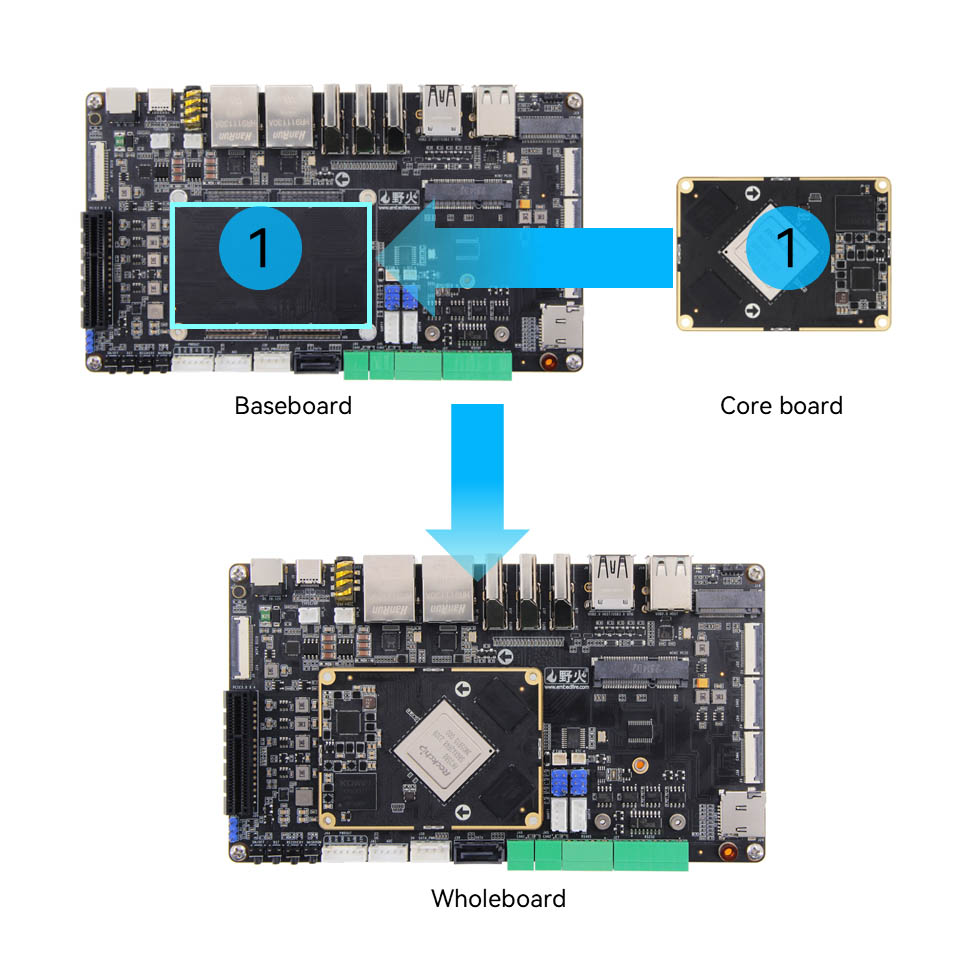

Dies ist ein Board -to -Board -Struktur RK3588 Board SBC Computer, der einfach zu bedienen und zu entwickeln ist. Mit Open Source und Free SDK kann das Board leicht verwendet werden.
Rockchip RK3588 is used as the main chip, with 8nm advanced process technology, the main frequency can reach up to 2.4GHz, integrated quad-core 64-bit Cortex-A76 and quad-core 64-bit Cortex-A55, a total of eight-core processors and ARM Mali-G610 MC4 GPU, supporting 8K video encoding and decoding and 8K display output, super image processing Funktionen, Unterstützung für mehrere Kameraeingaben und Unterstützung für mehrere Bildschirme.
8 integrierte unabhängige NPU-Computerleistung kann 6 Tops erreichen und verschiedene KI-Szenarien ermöglichen.
Geben Sie eine Vielzahl von Speicher- und Speicherkombinationen zur Auswahl, eine ausgewogene Hardwarekonfiguration und eine breite Palette von Anwendungen an.
Hohe Integration mit umfangreichen Expansionsschnittstellen mit zwei Gigabit -Netzwerkanschlüssen, USB, M.2, PCLE3.0x4, 5 Minuten, HDMI, MIPI -Bildschirmschnittstelle und MIPI -Kamera -Schnittstelle, Audio -Schnittstelle, Infrarotempfang, TF -Kartenhalter und anderen Peripheralen, die die Leistung des Prozesses und die Verwendung des Verbrauchs und die Verwendung des Verbrauchs und die Verwendung der Verwendung des Verbrauchs und die Verwendung der Verwendung der Verwendung des Verbrauchs.
Unterstützt offiziell den Mainstream -Bildern von Andriod 13, Debain, Ubuntu -Betriebssystem und kann auf eine Vielzahl verschiedener Anwendungsumgebungen angewendet werden.
Vollständig Open Source, die offizielle Tutorials, vollständige SDK -Treiberentwicklungskits, Designschematik und andere Ressourcen bereitstellt, können Sie problemlos ohne blinde Stellen beginnen.
Unterstützt mehrere Betriebssysteme
Eingebaute unabhängige NPU, Rechenleistung kann 6 Tops erreichen
Übernimmt Drei-Kern-Architektur, unterstützt INT4/INT8/INT16/FP16/BF16/TF32, befähigt verschiedene KI-Szenarien
codieren und dekodieren Sie einfach 8K -Video
Unterstützt bis zu 8K@60 Frames H.265/H.264/AV1/VP9/AVS2 Video Decoding und 8K@30 Frames H.264/H.265 Video Coding
Multi-Screen-Display, hochauflösende Portabilität
Unterstützt Multi-Screen-Display, unterstützt bis zu 8K@60 Frames + 4K@60 Frames + 2K@60 Frames (Drei-Screen-Anzeige) oder 4K@60 Frames + 4K@60 Frames + 4K@60 Frames + 2K@60 Frames (Vier-Screen-Display)

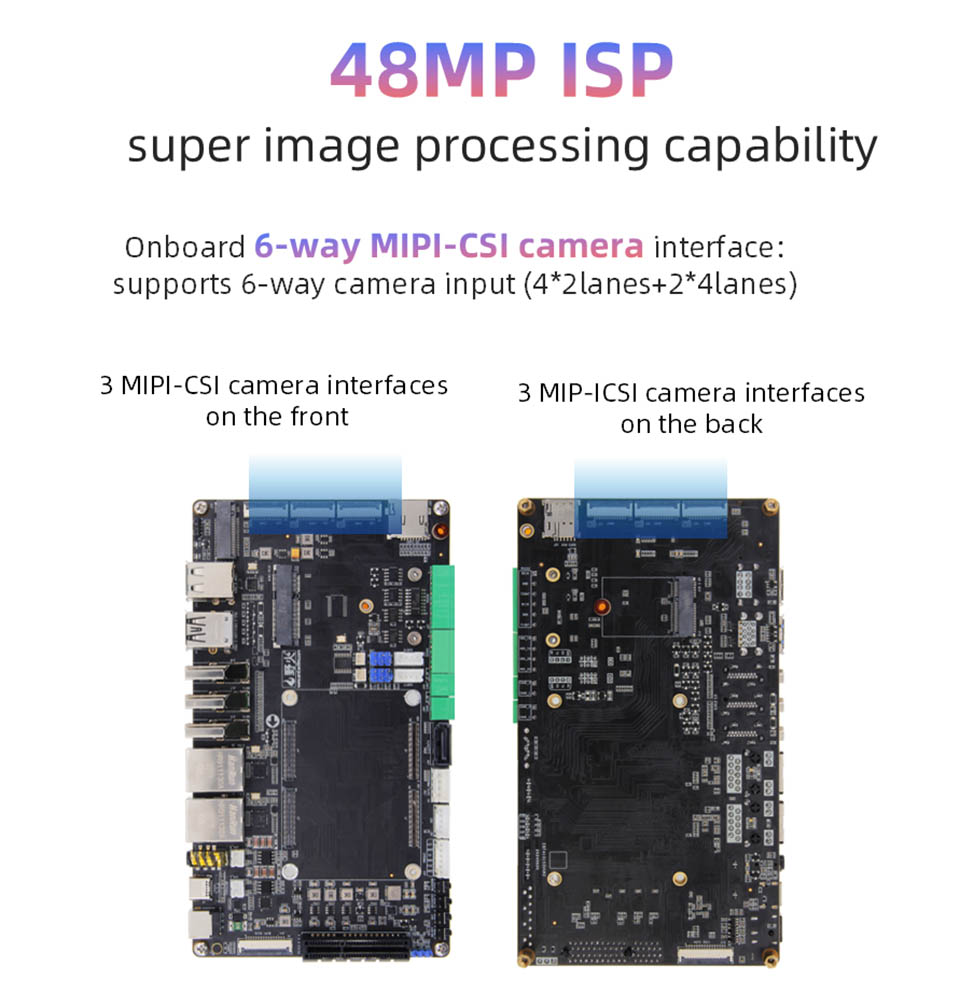

48mpisp, Super -Image -Verarbeitungsfähigkeit
6-Wege-MIPICSI-Kamera-Oberfläche an Bord, Schnittstelle,
Unterstützt 6-Wege-Kameraeingabe (4*2 Lanes+2*4Lanes), wobei die Bedürfnisse verschiedener Geräte gerecht werden

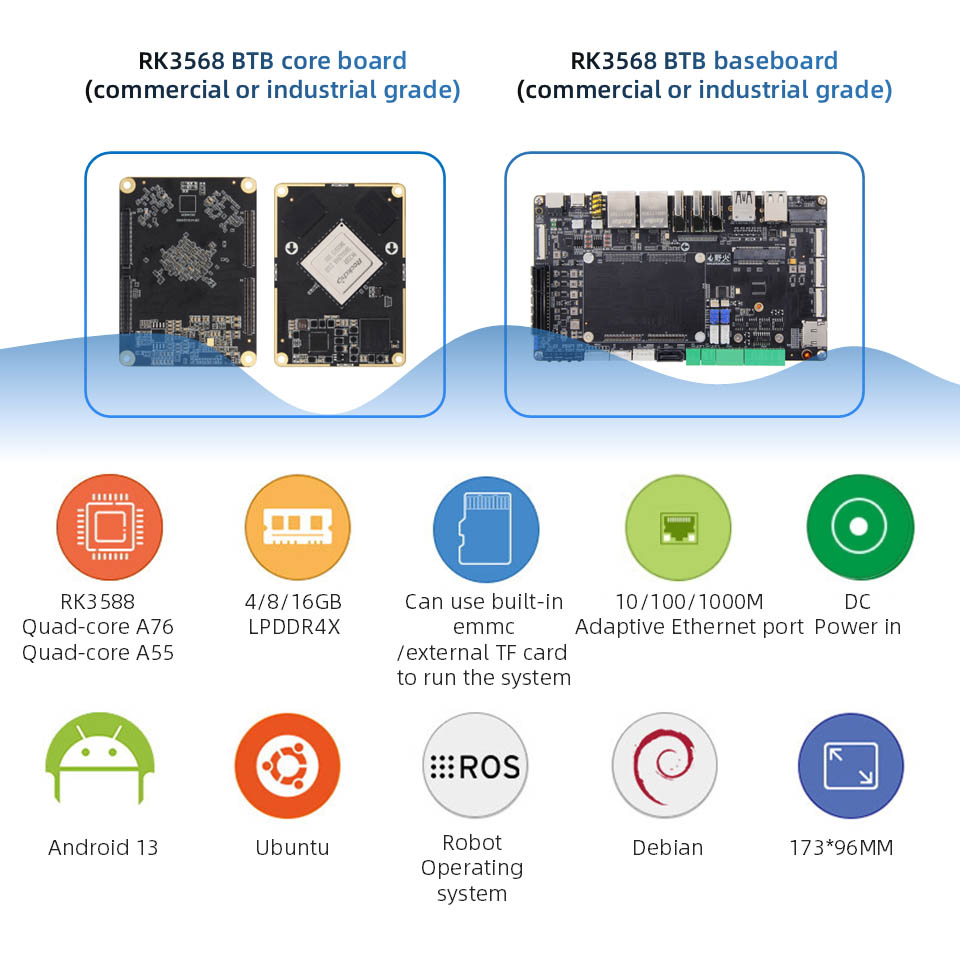

RK3588 Core Board -Parameter

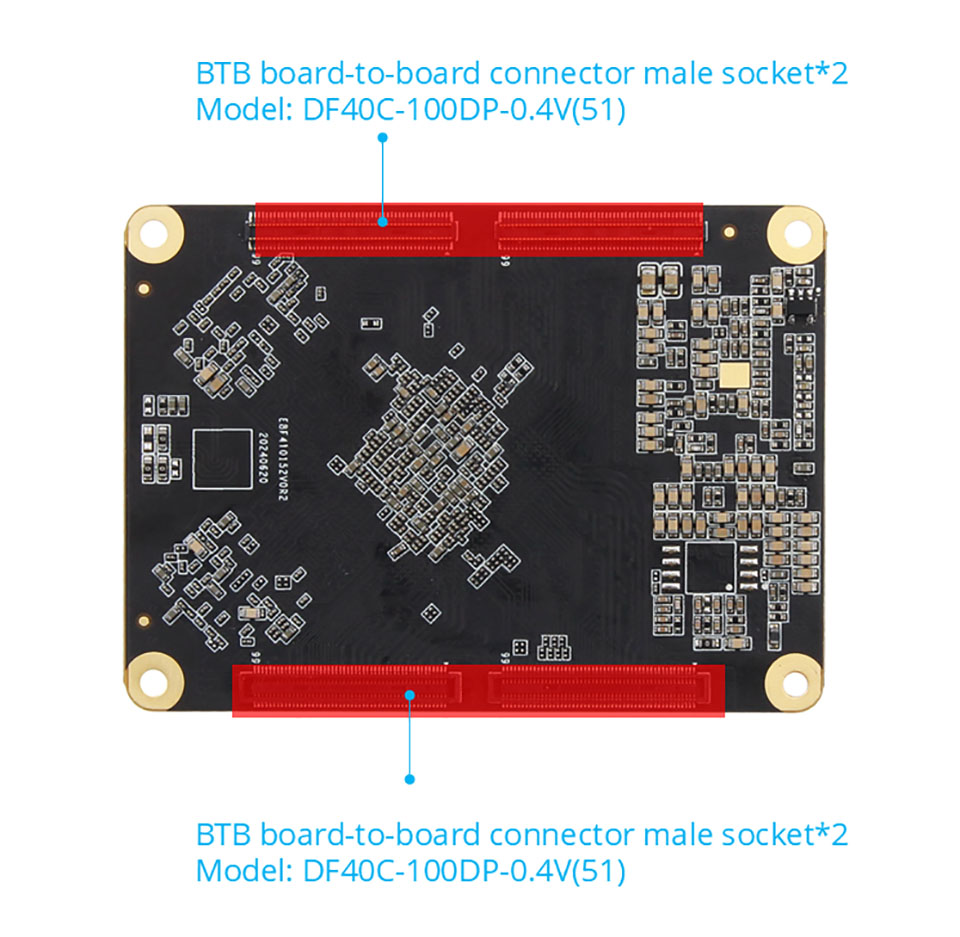

Anschluss: Männlicher Anschluss: DF40C-100DP-0,4 V (51) Weiblicher Anschluss: DF40C-100DS-0,4 V (51)
Hauptchip: RK3588 (Quad-Core A76 + Quad-Core A55, MALI-G610, 6TOPS-ROCHEL) BTB führt zu 400 Pins, 0,5 mm Abstand, führt zu allen I0
Speicher: 4/8/16 GB, LPDDR4/4X
Speicherung: 32/64/128GB.EMMC
Stecker: männlich: DF40C-100DP-0,4 V (51) weiblich: DF40C-100DS-0,4 V (51)

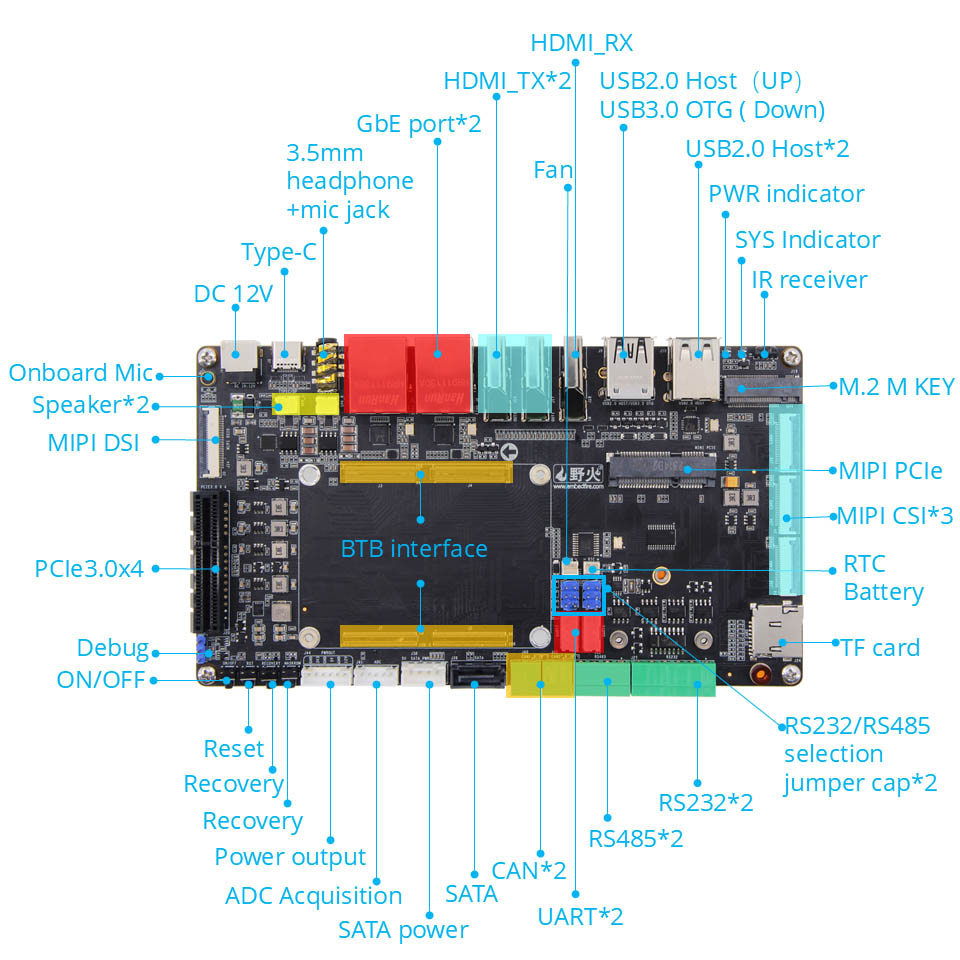

Power -Schnittstelle: 12V@2A DC -Eingabe, DC -Schnittstelle*1; Ausgangsschnittstelle*1

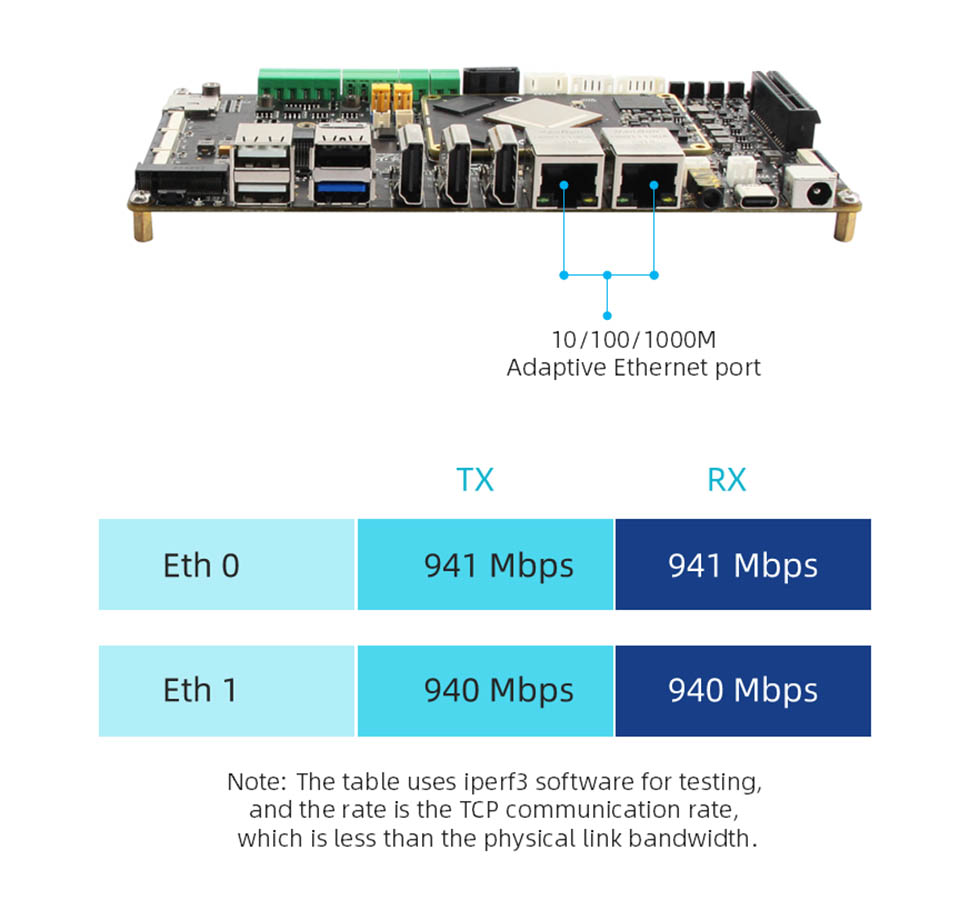

Ethernet: Gigabit -Netzwerkport*2, Unterstützung 10/100/1000Mbit/s Datenübertragungsrate
HDMI: HDMI12.0 -Eingabe*1, bis zu 3840x2160@60fps; HDMI2.1 Ausgabe*2 unterstützt mehrere Bildschirme mit anderen Bildschirmen, maximale Auflösung 7680x4320@60Hz (8K -Auflösung)
MIPI-DSI: MIPI-Bildschirmschnittstelle*2 (vorne*1, zurück*1) kann an einen Waldbrand-MIPI-Bildschirm angeschlossen werden, unterstützt mehrere Bildschirme mit anderen Bildschirmen. Single MIPI -Modus Maximale Auflösung 1920*1080@60Hz
MIPI-CSI: MIPI-Kamera-Schnittstelle*6 (vorne*3, hinten*3) kann in Waldbrand-MIPI-Kamera angeschlossen werden
USB2.0: USB-HOSTTYPE-A-Schnittstelle*3
USB3.0: USB-OTGTYPE-A-Schnittstelle*1; Typ-C-Schnittstelle*1 kann zum Verbrennen der Firmware verwendet werden, unterstützt das DP1.4-Protokoll

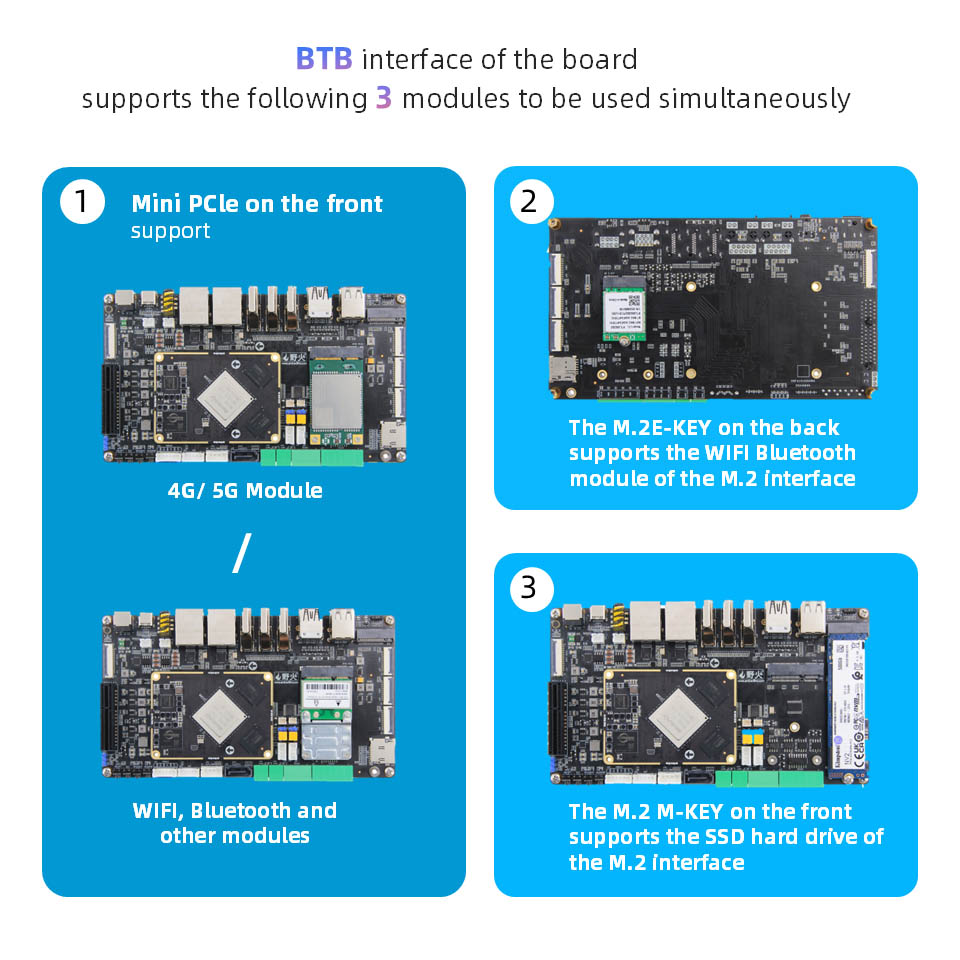

PCLE-Schnittstelle: Mini-Pcle-Schnittstelle*1 kann mit WiFi-Netzkarte mit voller Höhe oder halber Höhe, 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden: PCLE3.0x4-Schnittstelle*1
M.2-Schnittstelle: M.2ekey-Schnittstelle*1, unterstützt M.2 E-Key Wireless Network Card Modul; M.2 M KEY-Schnittstelle*1, unterstützt M.2 M-Key PCLE3.0*4LANES-Spezifikation 2280 Festplatte
TF -Kartenhalter: Micro SD (TF) -Kartenhalter*1, unterstützt das TF -Kartenstartsystem bis zu 512 GB
SIM -Kartenhalter: SIM -Kartenhalter*1, SIM -Kartenfunktion muss mit 4G -Modul verwendet werden
SATA -Schnittstelle: Standard -SATA -Schnittstelle*1; SATA Power Interface*1 unterstützt die 12 -V -Ausgabe
Can: Can*2
ADC: ADC -Erfassungsschnittstelle*1
Serienport Debugug:
Seriennport*1 (UART2), Standardparameter 1500000-8-N-1; UART -Seriennport*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
RS485*2 (UART4 & UART7); RS232/RS485 Auswahlspringer -Schnittstelle*2
Audio: Mikrofon Mikrofon*1; SPK-Lautsprecherschnittstelle*2, kann 3W-Power-Lautsprecher-Kopfhörerausgang verbinden + Mikrofoneingang 2-in-1-Schnittstelle*1
Taste: Ein/Aus -Taste*1; Maskrom -Taste*1; Wiederherstellungstaste*1; Taste zurücksetzen*
LED: Leistungsanzeige*1; Systemanzeige*1
Infrarotempfänger: Support Infrarot Fernbedienungsfunktion unterstützen
RTC: RTC Power Socket*1
Lüfterschnittstelle: Unterstützung der Installation von 5 V oder 12 V Lüfterkühlung
