Das TP-RV1106-Vorstand richtet sich hauptsächlich an Hersteller und eingebettete Entwickler der Einstiegsebene und kann für die Entwicklung in verschiedenen Bereichen wie Smart Home, Sicherheitsüberwachung, industrielle Automatisierung, Unterhaltungselektronik, Internet der Dinge, Bildung und Unterhaltung verwendet werden.

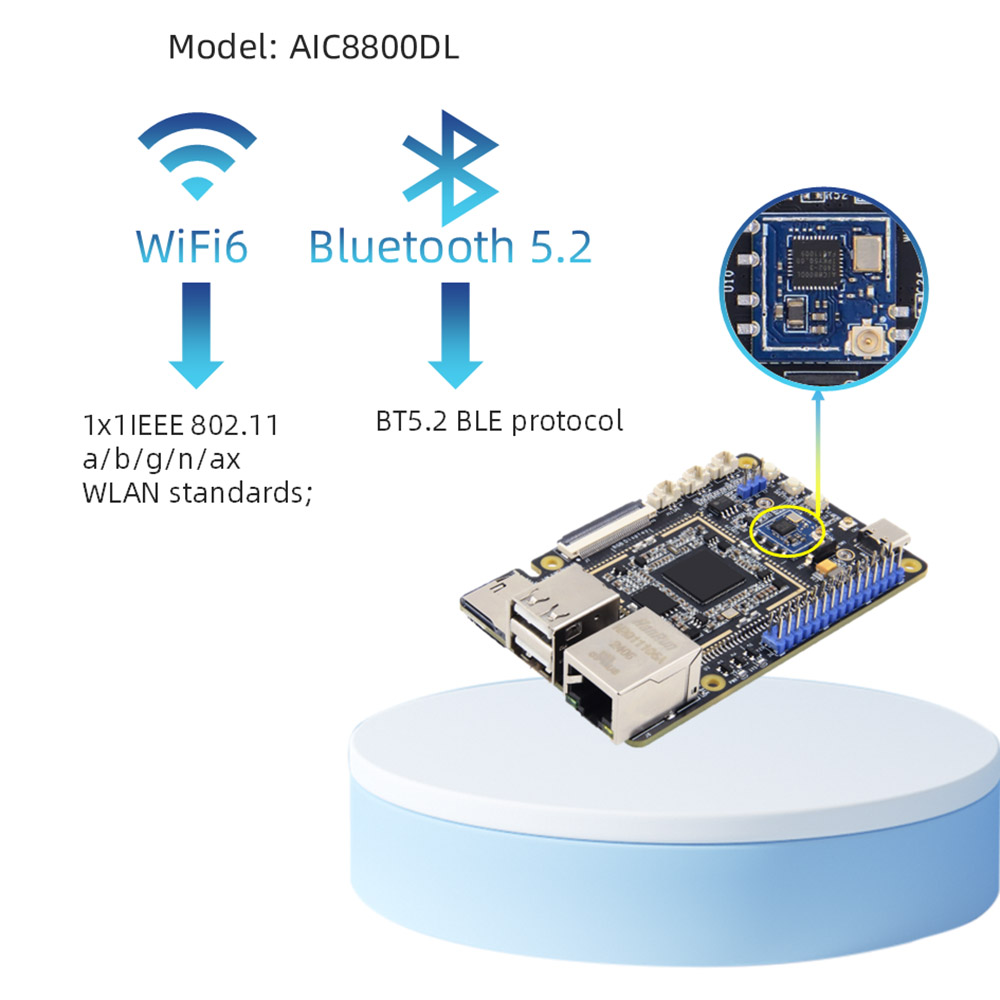

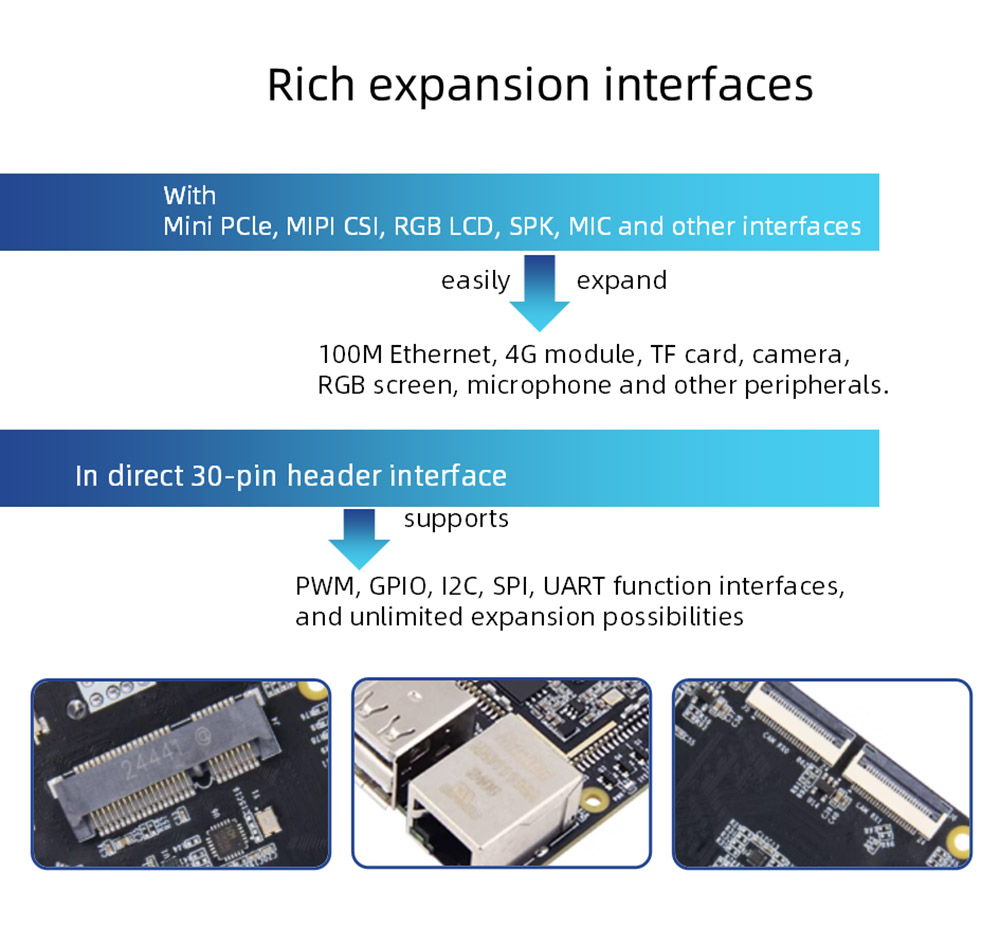

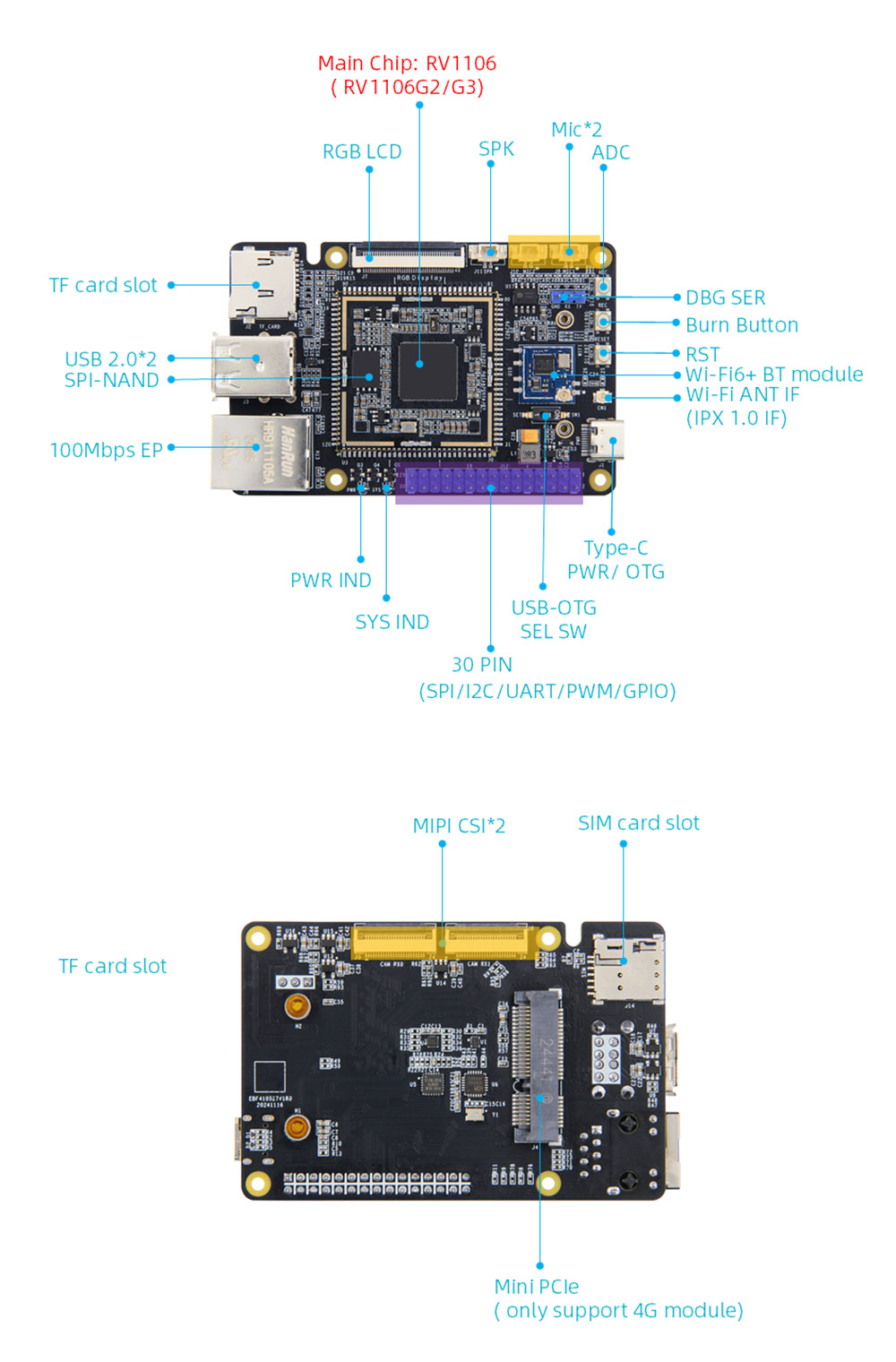

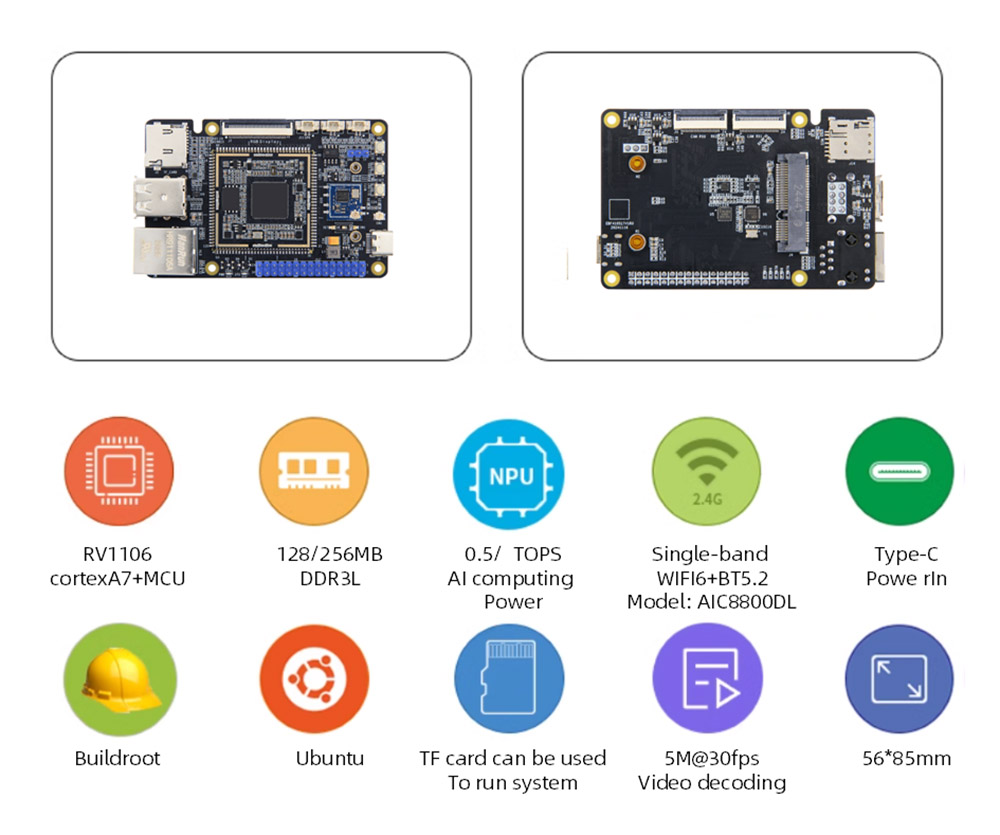

Verwenden Sie Rockchip RV1106 als Hauptchip mit einem Einzelband-WiFi6+BT5.2 Wireless-Modul USB2.0-Host, 100 m Ethernet, TF-Kartenhalter, MIPI-Kamera, MIC, SPK und andere Peripheriegeräte, 30pin-Konfigurierstifte, Support GPIO, SPI, I2C, UART, PWM-Funktionen.
Integrierte unabhängige NPU-Computerleistung kann 0,5T/1tops@int8 erreichen, wobei die Kamera YOLO-Video-Echtzeiterkennung, Bilderkennung und andere Funktionen realisieren kann.
Das integrierte Modul mit einem integrierten Video-Codierungsmodul mit niedrigem Latenz kann bis zu 5 m@30fps H264/H265-Videocodierung, 4m@60FPS JPEG/MJPEG-Codierung unterstützt und mehrere Bit-Rate-Steuerungsmethoden unterstützt.

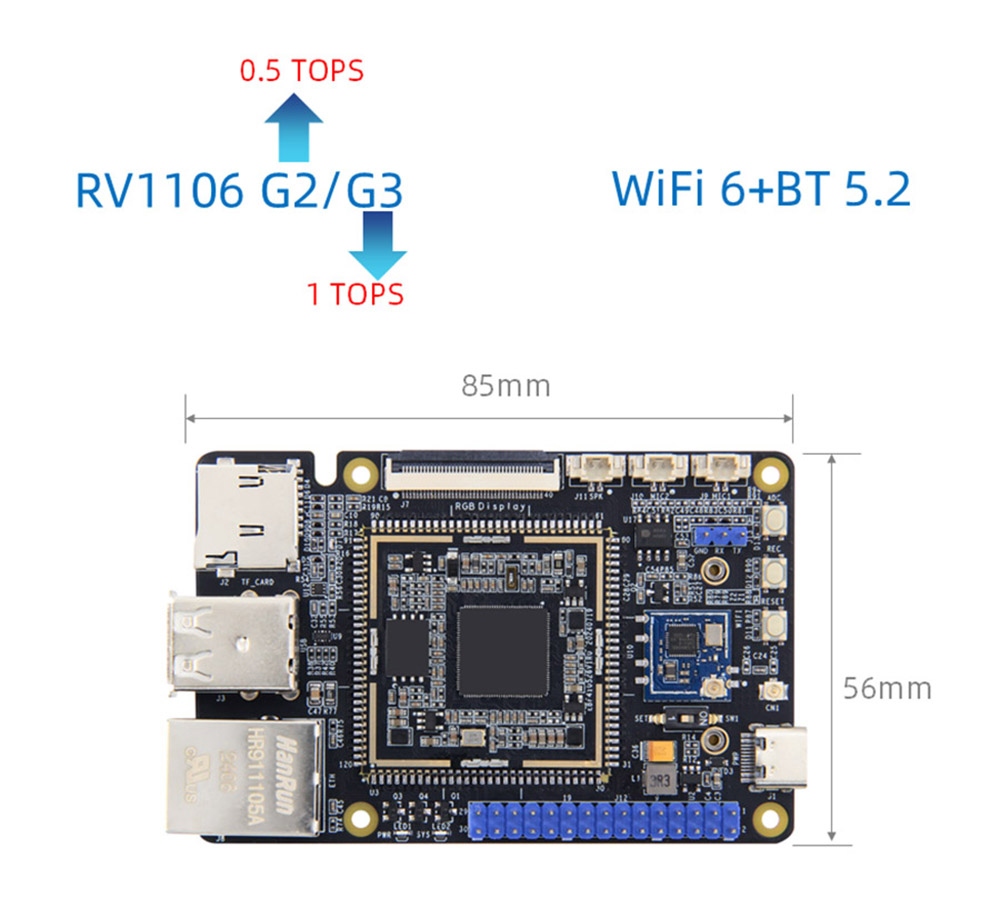

Die Karte bietet zwei optionale Speicherkonfigurationen mit einer Größe von nur 56*85 mm, klein und exquisit, mit geringer Leistung und hoher Leistung und kann das Linux -System problemlos ausführen.
Bietet Buildroot -Systembild, vollständig Open -Source -Daten, Tutorial -Dokumente, vollständige SDK -Treiberentwicklungspaket, PDF -Schaltplätze und andere Ressourcen, um die Nutzung der Benutzer und die Sekundärentwicklung zu erleichtern.

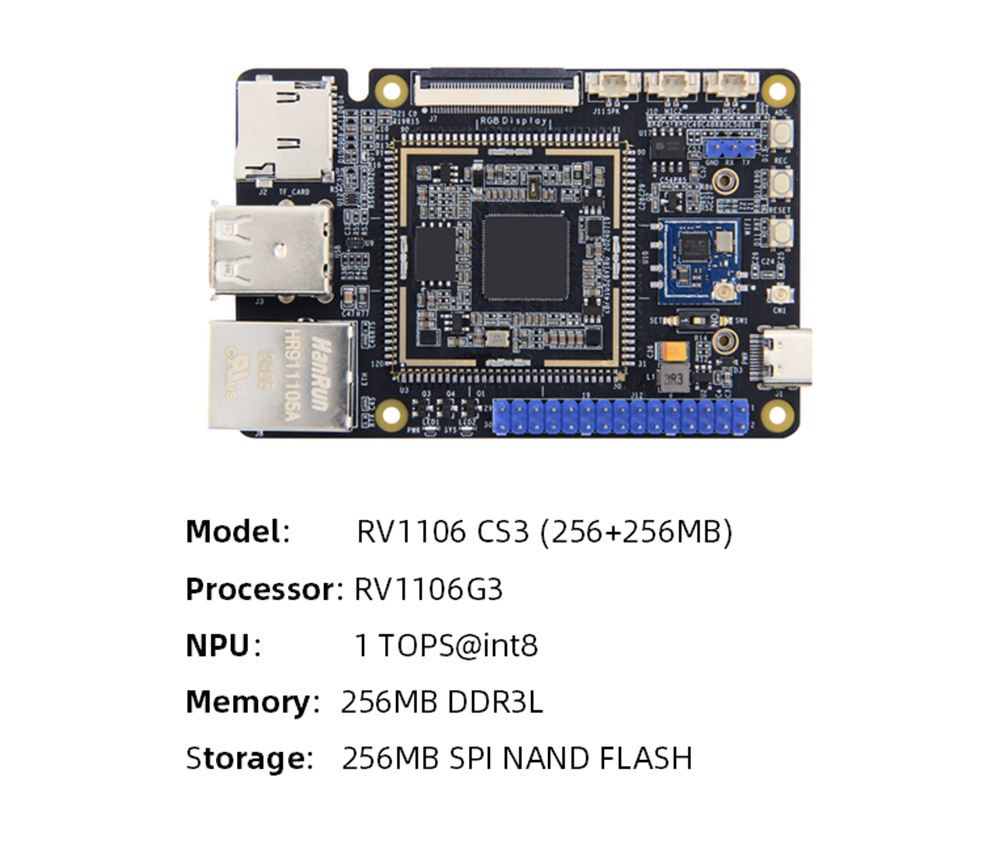

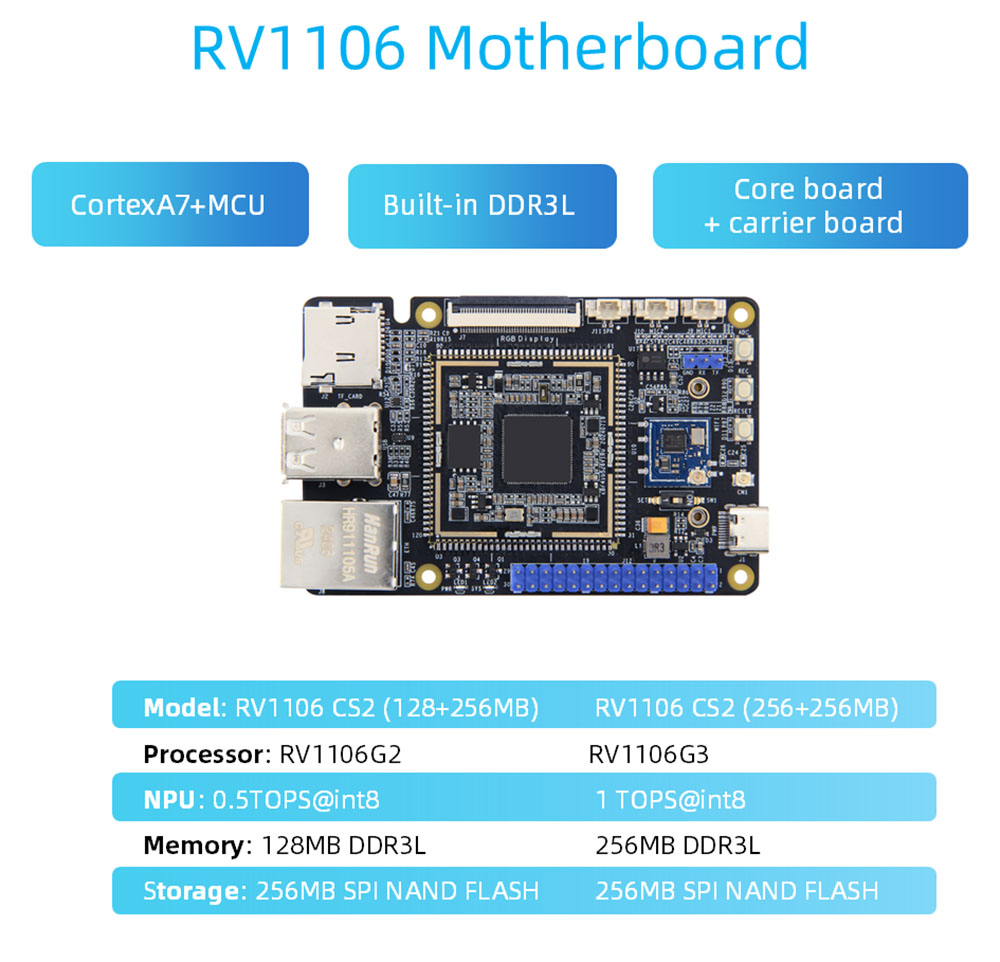

CPU: Hauptchip: RV1106, Cortexa7+MCU
Speicher: Embedded DDR3L, Optional RV1106G2: 128MB/RV1106G3: 256 MB
Speicherung: SPI-NAND-Blitz, Kapazität: 256 MB
AI -Computerleistung: RV1106G2: 0.5tops@int8.rv1106g3: 1TOPS@int8

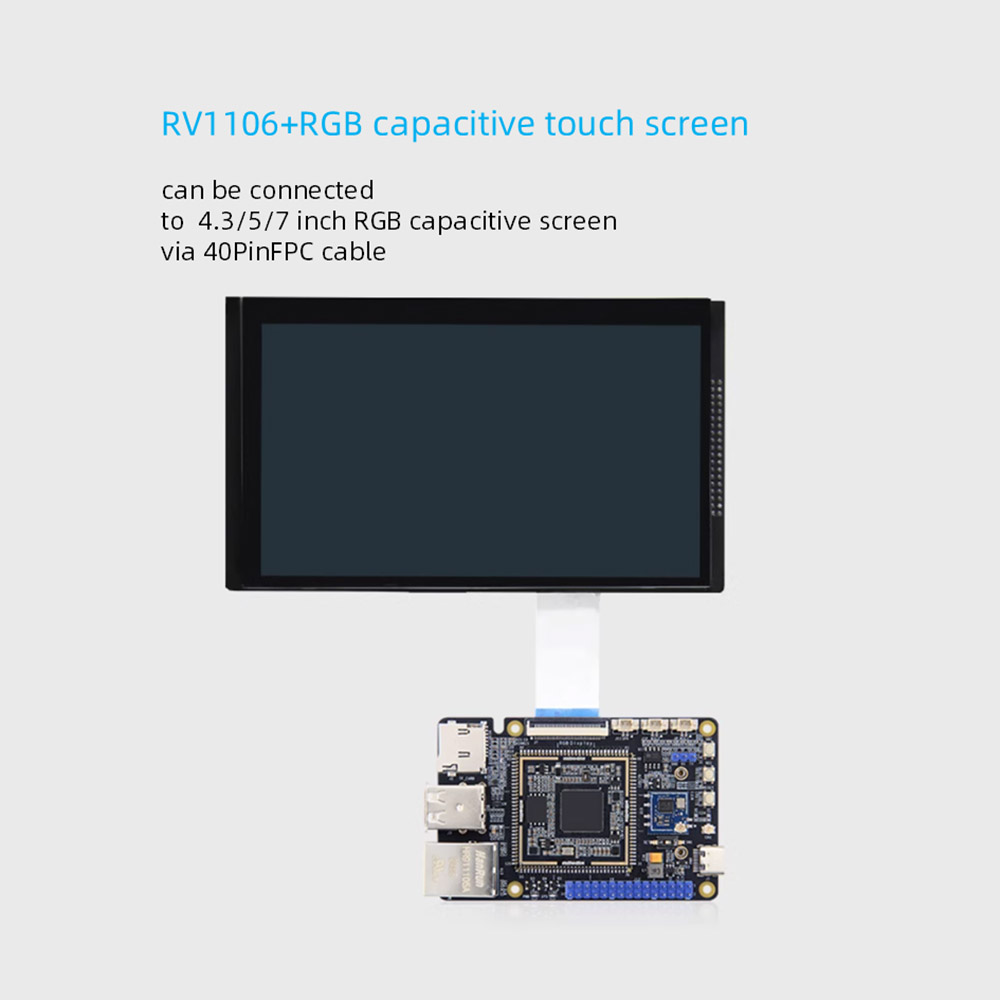

Anzeige: 40Pin-FPC-Schnittstelle 0,5 mm Abstand, 18-Bit-RGB-Schnittstellen-Timing kann direkt mit unserem 4,3/5/7-Zoll-RGB-Schnittstellenbildschirm über das FPC-Kabel angeschlossen werden

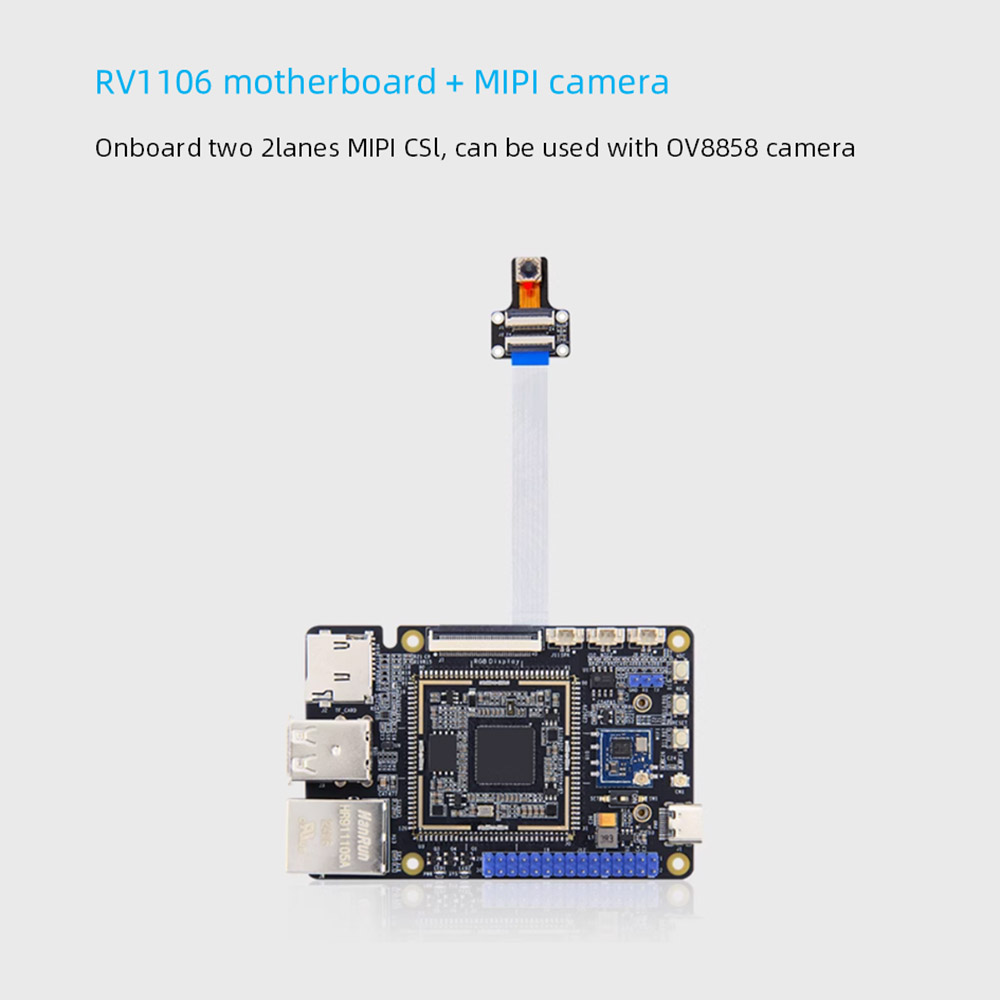

Kamera: Zwei 2Lanes MIPICSI -Eingang, Einzelkanal unterstützt bis zu 5 m@30fps Eingang. Der Dual -Kanal unterstützt bis zu 1080p@30fps gleichzeitige Eingabe
Power-Schnittstelle: 5V@1A DC-Eingang, Typ-C-Schnittstelle, kann auch zum Verbrennen von Bildern verwendet werden
Ethernet: 100 m Ethernet -Port*1, unterstützt 10/100 -Mbit/s -Datenübertragungsrate

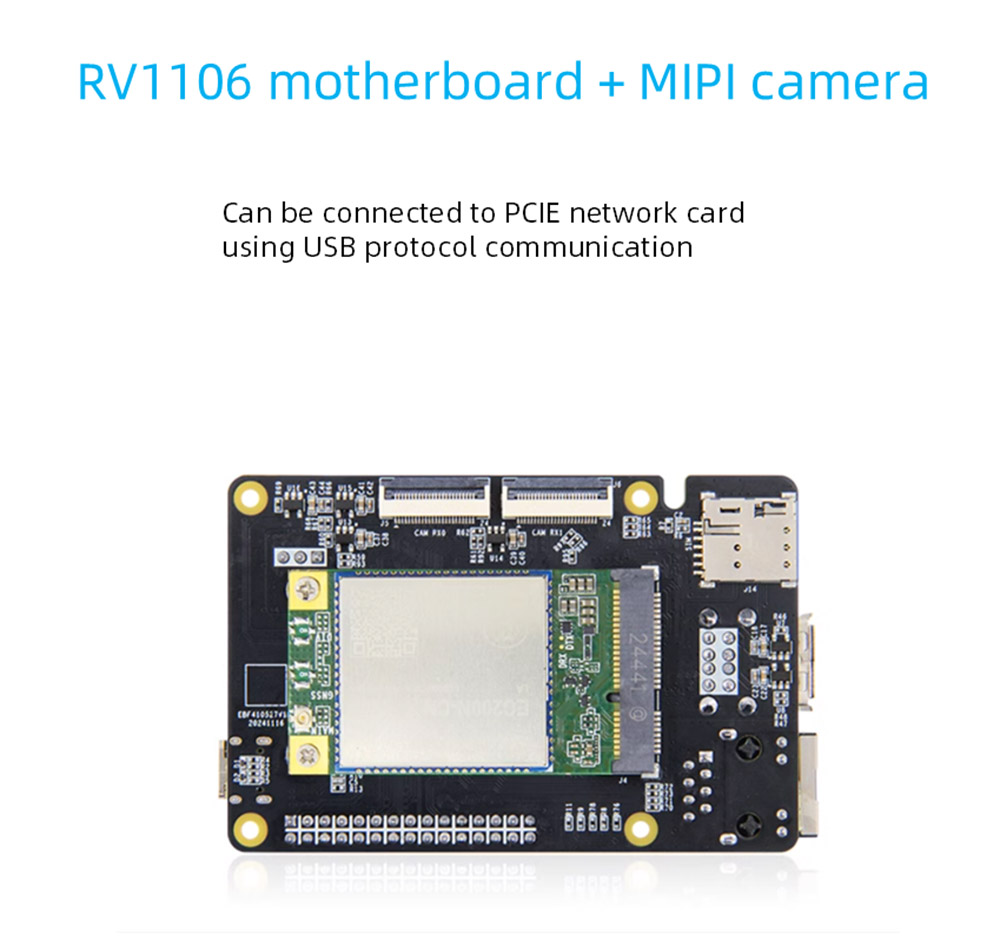

PCLE-Schnittstelle: Mini-Pcle-Schnittstelle*1 kann die PCIe-Netzwerkkarte mithilfe der USB-Protokollkommunikation verbinden
SIM -Karte: SIM -Kartenhalter*1, SIM -Kartenfunktion muss mit 4G -Modul verwendet werden
TF -Kartenhalter: SD2.0 -Schnittstelle, unterstützt bis zu 512 GB, unterstützt das TF -Kartenstartsystem
USB2.0: USB-Host-Typ-A-Schnittstelle*2
USB-OTG: Host beim Umschalten auf Typ-A, Gerät, wenn Sie auf Typ-C umgestellt werden
Auswahlschalter
Mack
IO -Schnittstelle: Pin2.54 Pin -Schnittstelle, unterstützt GPIO, SPI, I2C, UART, PWM -Funktion
Serienport Debuggen: Standardparameter 115200-8-N-1
Audio: Mikrofonschnittstelle*2, Dual-Channel-Mikrofoneingang; Lautsprecherschnittstelle*1, Einzelkanal-SPK-Wiedergabe (linker Kanal)
Tasten: Taste zurücksetzen*1; Verbrennungstaste*1; ADC -Taste*1
LED: Leistungsanzeige*1; Systemanzeige*1

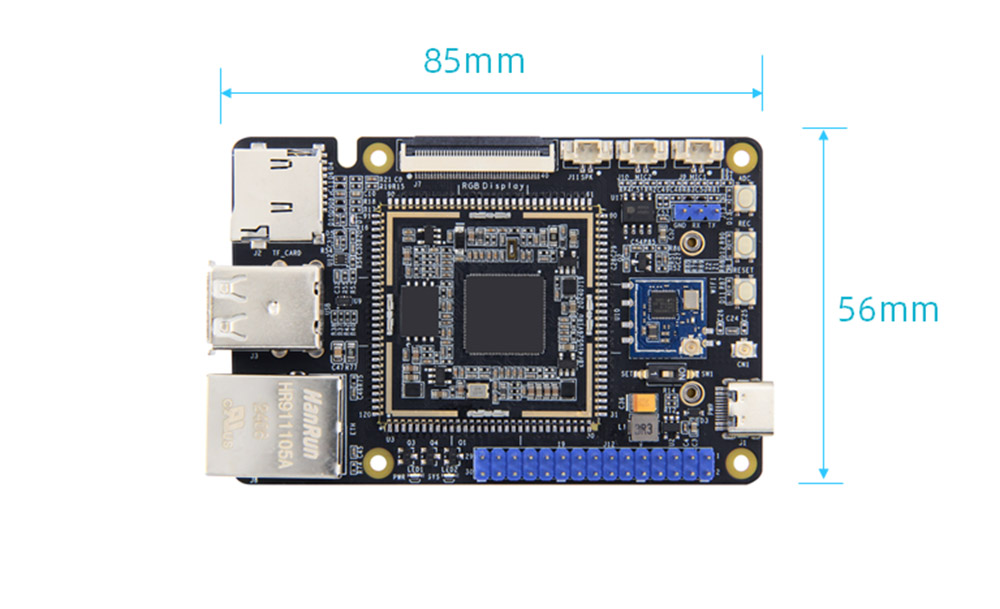

Größe: 56*85 mm

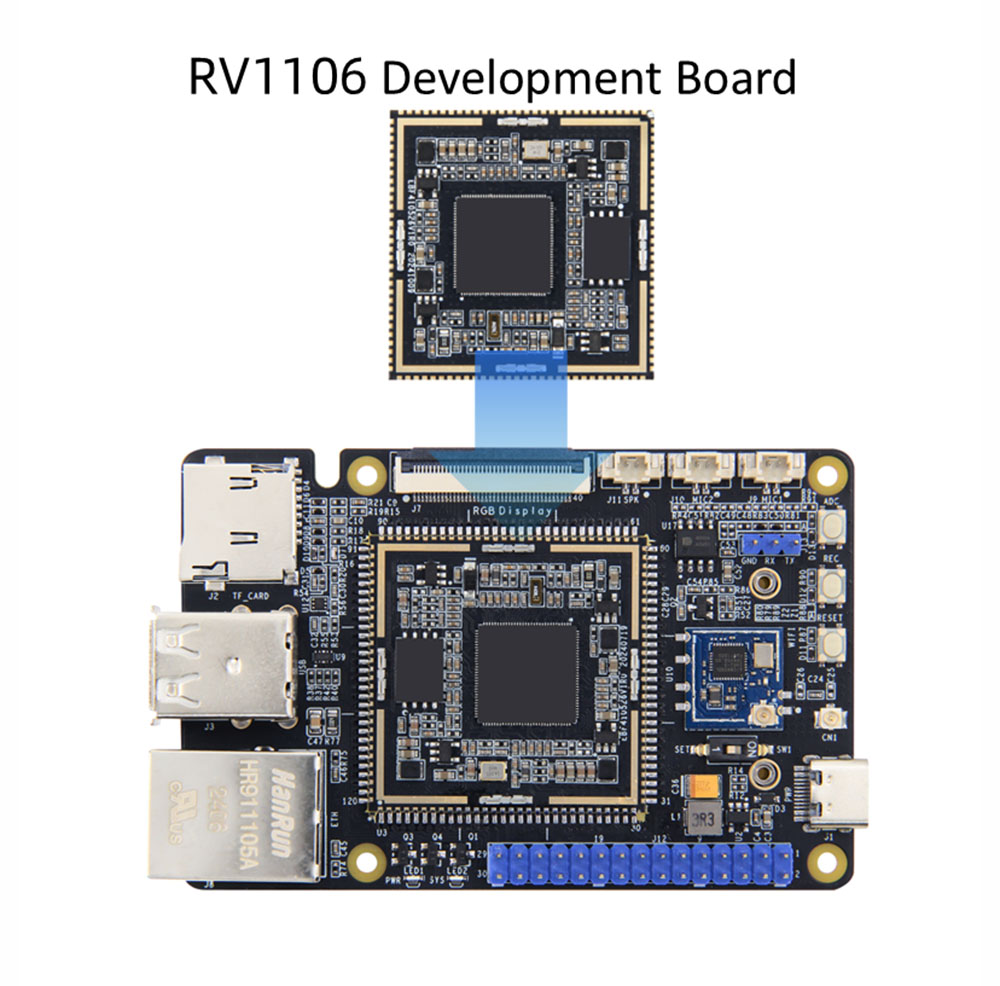

Kernboard -Hardwarekonfiguration

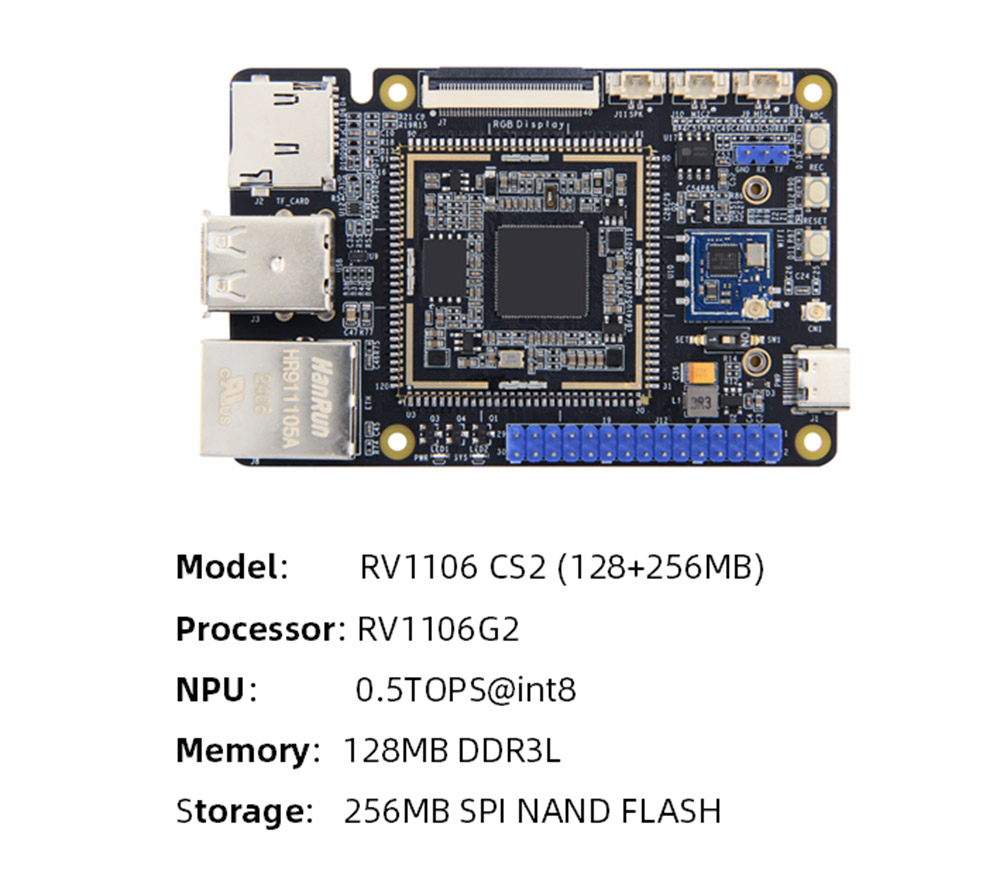

CPU: Hauptchip: RV1106, Cortexa7+MCU
Speicher: Embedded DDR3L, Optional RV1106G2: 128MB/RV1106G3: 256 MB
Speicherung: 256 MB Spinand Blitz
AI -Computerleistung: RV1106G2: 0,5TOPS@Int8, RV1106G3: 1TOPS@INT8
Schnittstelle: Mit Ausnahme von Spinand Flash sind 10 vollständig herausgeführt, einschließlich 84 GPIOs, einschließlich 1 NPOR -Reset -Pin und 3 USB -dedizierten Stiften
PCB: 4 Schichten, Eintauchen Golddesign
Größe: 35*35 mm
Netzwerkport: 1 100 m Ethernet
Serienport: 6
I²C: 5
SPI: 2
ADC: 1
PWM: 12
I2S: 1
USB: 1
Kamera: 2
JTAG: 1
LCD: 1
