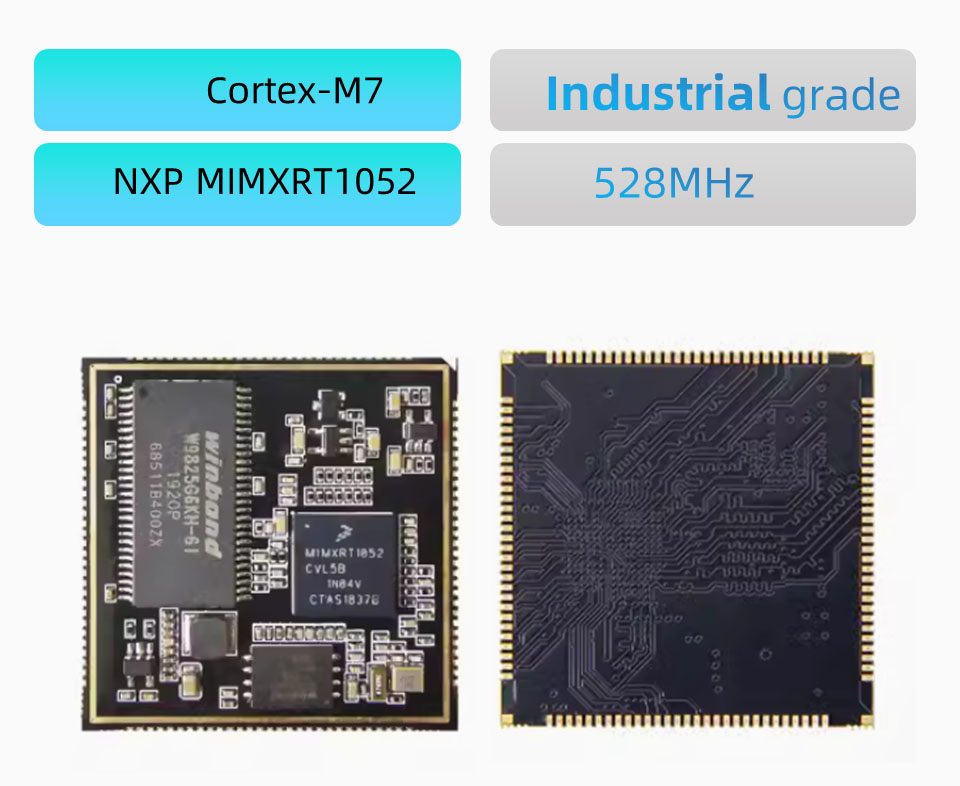

● Diese RT1052 S2 Core Board basiert auf dem NXP MIMXRT1052CVL5B -Prozessor.
● Die Komponenten des gesamten Boards bestehen aus Materialien für Industriequalität.

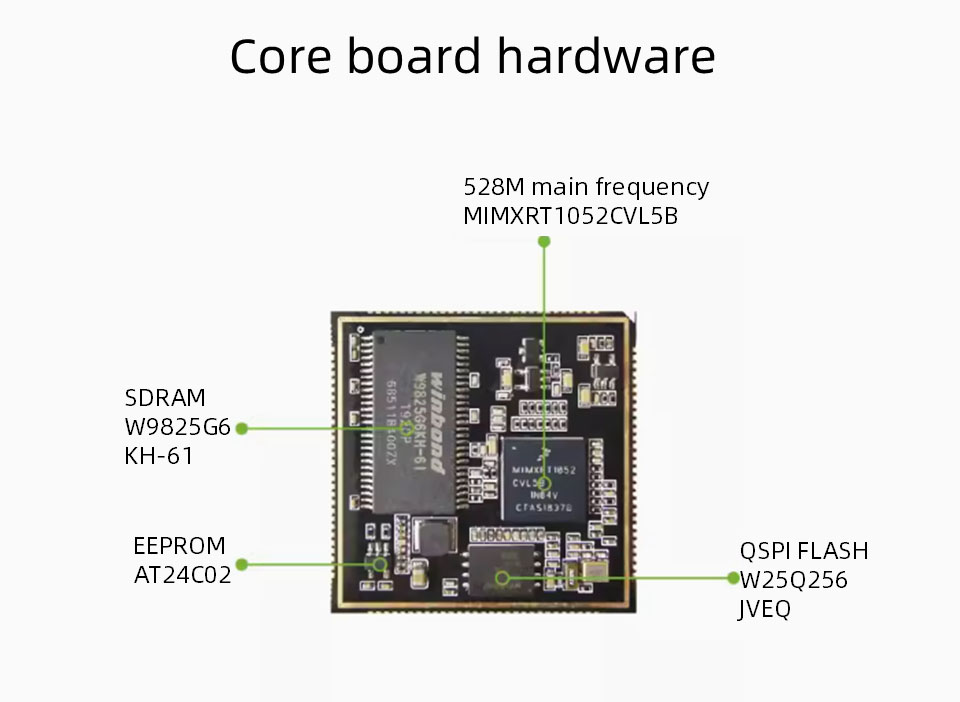

● Die Hardware -Ressourcen der Kernkarte umfassen
● 32 MB SDRAM, 32 MB NOR FLASH und 256B EEPROM.
● Die Leiterplatte nimmt ein 6-layeres schwarzes Immersionsgolddesign mit einer Gesamtgröße von 38*38 mm, insgesamt 116 Pins und einem Stiftabstand von 1,0 mm an. Mit Ausnahme des SEMC -Busses werden die verbleibenden 10 Stifte des Chips herausgeführt.
Hauptchip: MIMXRT1052CVL5B, Cortex-M7-Kern, Hauptfrequenz 528MHz
SDRAM: 2 MB, TSSOP -Paket, Brand Winbond, Industrial Note
Flash: 32 MB, WSON8 -Paket, Brand Winbond, Industrial Grade
EEPROM: AT24C02 256B
Ethernet Phy: Keine
PCB -Größe: 38*38 mm
Stromversorgung: 3,3 V
Schildabdeckung: Keine Schildabdeckung
GPIO: 116 Pins, 1,0 mm Stiftabstand, mit Ausnahme von SEMC -Bus, alle anderen i0 werden herausgeführt
Betriebstemperatur: -40 ~ 85 ° C, Industriegrad

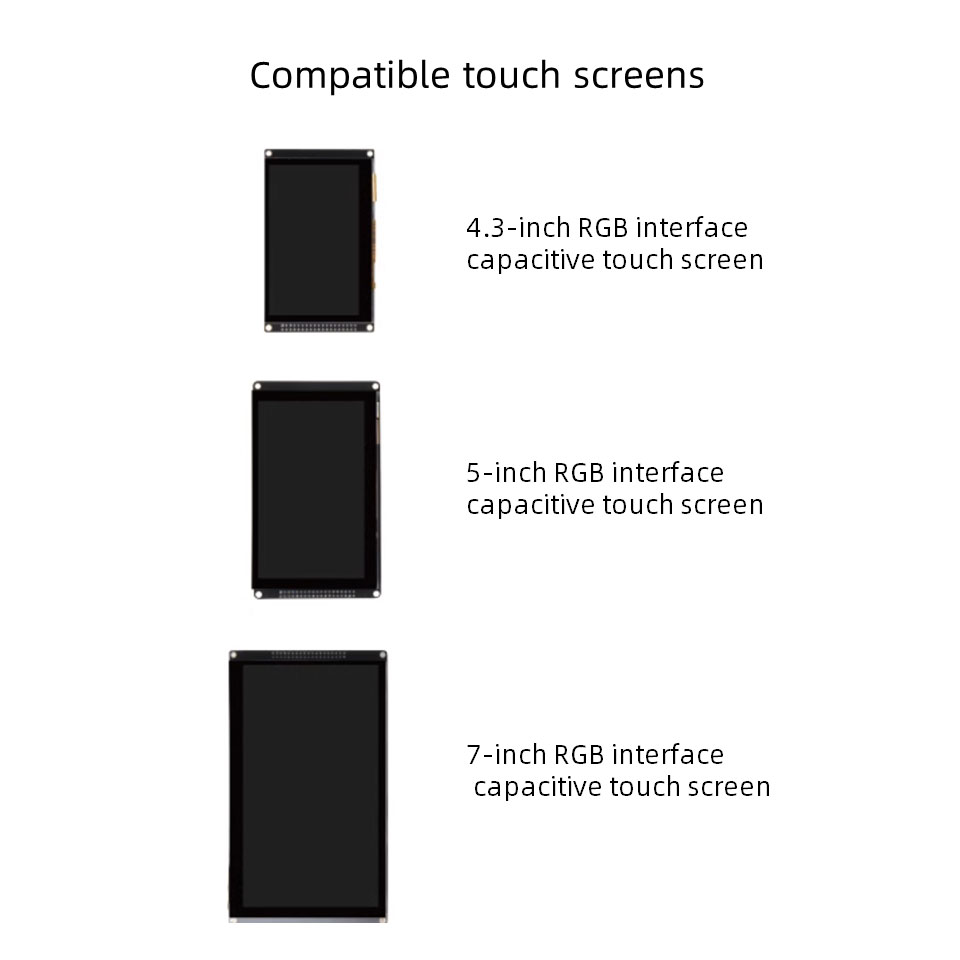

● LCD: 1 Kanal
● USB: 2 Kanäle mit Hochgeschwindigkeits-Phy
● SDIO: 2 Kanäle
● I²C: 4
● SPI: 4
● UART: 8
● Sai: 3
● ADC: 2 (jeweils 16 Kanäle), 12bit
● PWM: 4
● JTAG: 1 Kanal
● SPDIF: 2 Kanäle
● Can: 2
● Hinweis: Die oben genannten Daten können wiederverwendet werden. Weitere Informationen finden Sie in der Beschreibung der Kern -Board -PIN als Referenzdesign
Hinweis: Die Karte kann mit einer Mindestreihenfolge von 500 angepasst werden
