Die gesamten Board -Komponenten bestehen aus industriellen Materialien

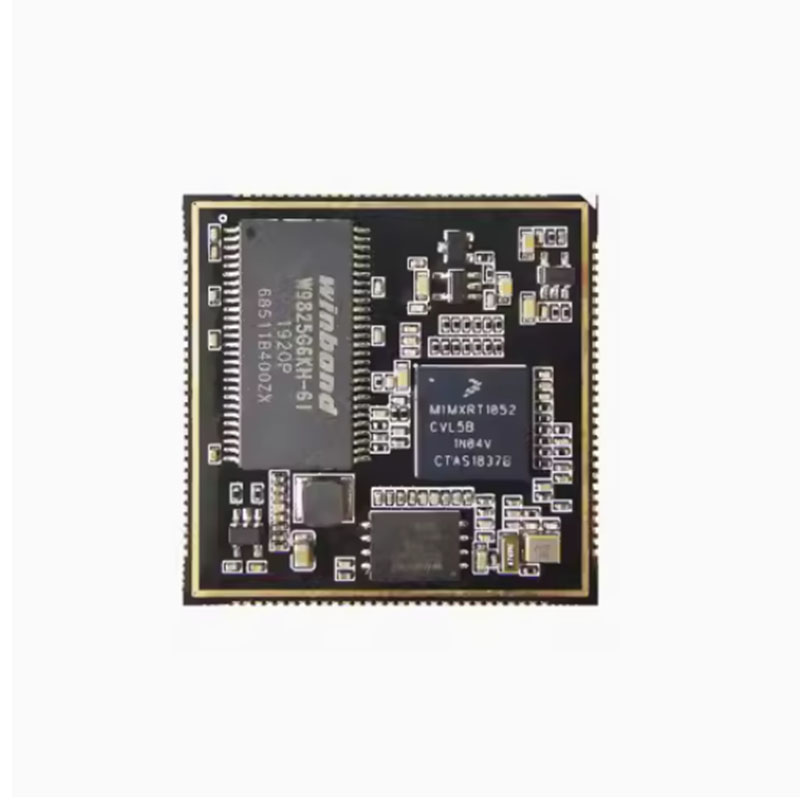

Die NXP MimxRT1052 Core Board SOM -Hardware -Ressourcen umfassen 32 MB SDRAM, 32 MB NOR -Flash, 256B EEPROM und 10/100 -m -Ethernet -Phy (optional) PCB adoptiert 6 Schichten mit schwarzem Eintauchen Golddesign. Die Gesamtgröße ist 32 mm.
Core -Board -Signalschnittstellenparameter
Hauptchip: MIMXRT1052CVL5B, Cortex-M7-Kern, Hauptfrequenz 528MHz
SDRAM: 32 MB, BGA -Paket, Marke ISS1, Industrieklasse
Flash: 32 MB, WSON8 -Paket, Marke ISS, Industrial Note
EEPROM: AT24C02 256B
Ethernet Phy: Lan8720a Optional
PCB -Größe: 32*32 mm
Stromversorgung: 5V
Schildabdeckung: Optionale Schildabdeckung
GPIO: 116, Stiftabstand 1,0 mm, mit Ausnahme des SEMC -Busses, der Rest des i0 wird alle herausgeführt
Arbeitstemperatur: -40 ~ 85 ° C, Industriegrad
Ethernet: 1 -Kanal, optional, nur verfügbar, wenn die Kernkarte mit Ethernet -Phy verfügt
LCD: 1 -Kanal, nur RGB565 bei Verwendung von Ethernet, RGB565/888 kann verwendet werden, wenn Sie Ethernet nicht verwenden
USB: 2 Kanäle mit Hochgeschwindigkeits-Phy
SDIO: 2 Kanäle
I²C: 4
SPI: 4
UART: 8
Sai: 3
CSI: 1
ADC: 2 (jeweils 16 Kanäle), 12bit
PWM: 4
JTAG: 1 Kanal
SPDIF: 2 Kanäle
Can: 2
Hinweis: Die oben genannten Daten können wiederverwendet werden. Weitere Informationen finden Sie in der Beschreibung der Kern -Board -PIN als Referenzdesign
Das Abschirmungs -Cover -Logo kann mit einer Mindestreihenfolge von 500 angepasst werden
