Das RK3588 Board-to-Board-Entwicklungsausschuss zielt darauf ab, flexible Kombinationen zwischen der Kernplatine und der funktionalen Unterboards (Carrier Board) durch Einführung eines modularen Designs und Verwendung standardisierter Schnittstellen (z. B. PCIe, MXM, Hochgeschwindigkeits-Board-to-Board-Stecker) zu ermöglichen.
Im Vergleich zu integriertem Board oder einem einzelnen Board -Computer hat das Board -to -Board -Motherboard die folgenden Kernvorteile:
| Vorteil | B2B -Entwicklungsbretter | Traditionelle MCU -Boards |
| Erweiterbarkeit | Modular, heiß-swappbar | Feste Peripheriegeräte, Pulloverdrähte |
| Signalqualität | Unterstützt Signale auf GHZ-Ebene | Begrenzt auf GPIO/UART mit niedriger Geschwindigkeit |
| Entwicklungsgeschwindigkeit | Wiederverwenden validierte Module | Erfordert eine vollständige Hardware -Neugestaltung |
| Anwendungsfälle | Komplexe Systeme (KI/Industrie) | Einfache Kontrolle (Sensorprotokollierung) |
● Mächtiger SOC: Rockchip RK3588 (8-Core-Cortex-A76/A55, 6TOPS NPU)
● Modulares Design: Flexible B2B -Anschlüsse für die benutzerdefinierte Erweiterung
● Hochgeschwindigkeitsschnittstellen: PCIe 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multidisplay: Unterstützt 8K@60fps + 4K@60fps gleichzeitige Ausgabe
● Industrialgrade: -40 ° C bis +85 ° C Betrieb
● Reiche Schnittstellen: Mini PCIe, M.2 M Key, MIPI CSI

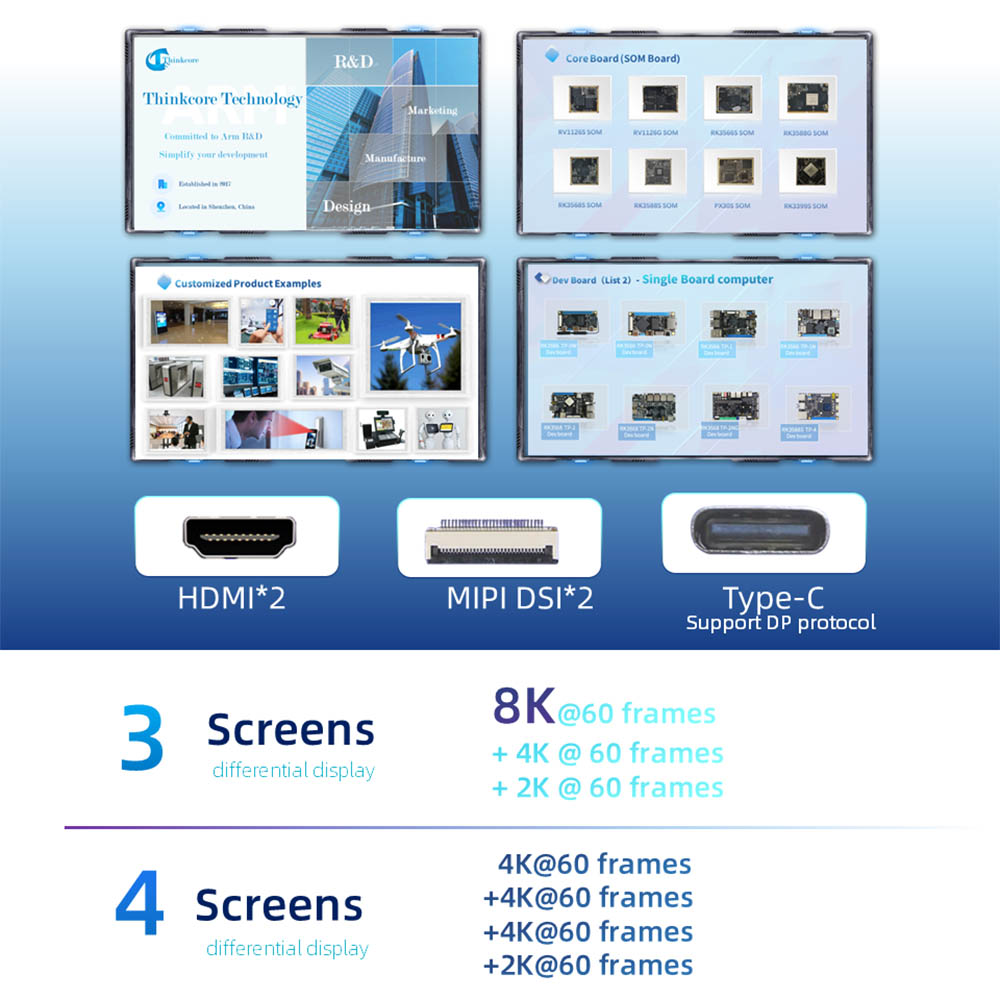

● Multi-Screen-Display: Unterstützt die heterogene Display mit drei Bildschirm und eine heterogene Anzeige mit vier Bildschirm. HDMI*2; Mipi dsi*2; Typ-C (Unterstützt DP-Protokoll)

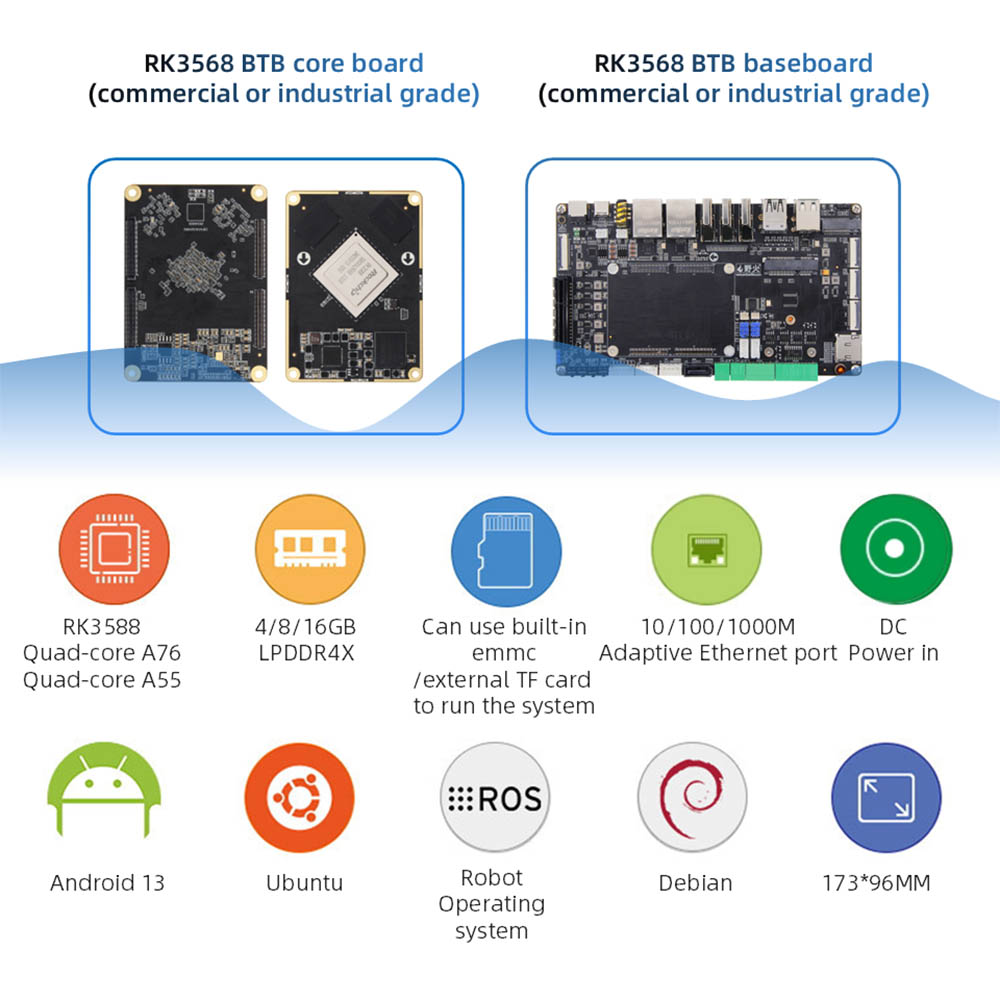

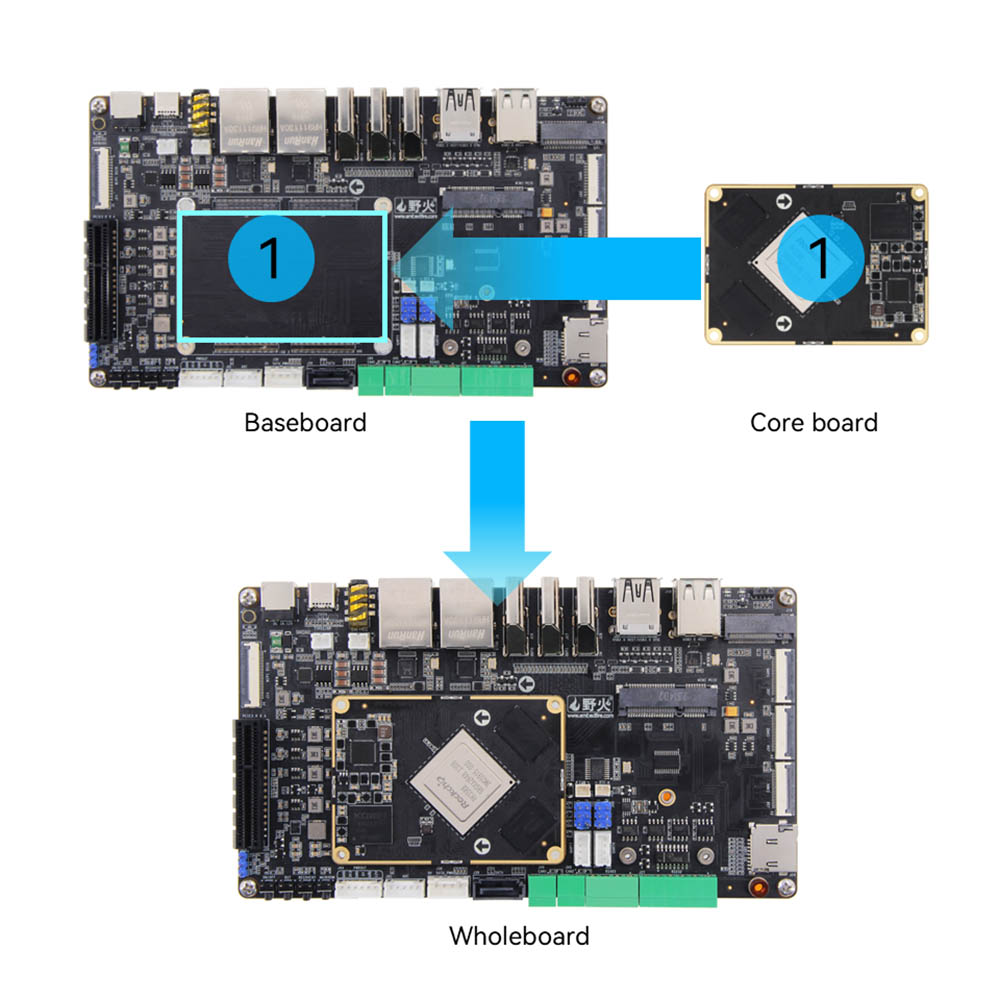

Das BTB -Motherboard besteht aus einer Kerntafel und einer Carrier Board/ Baseboard.

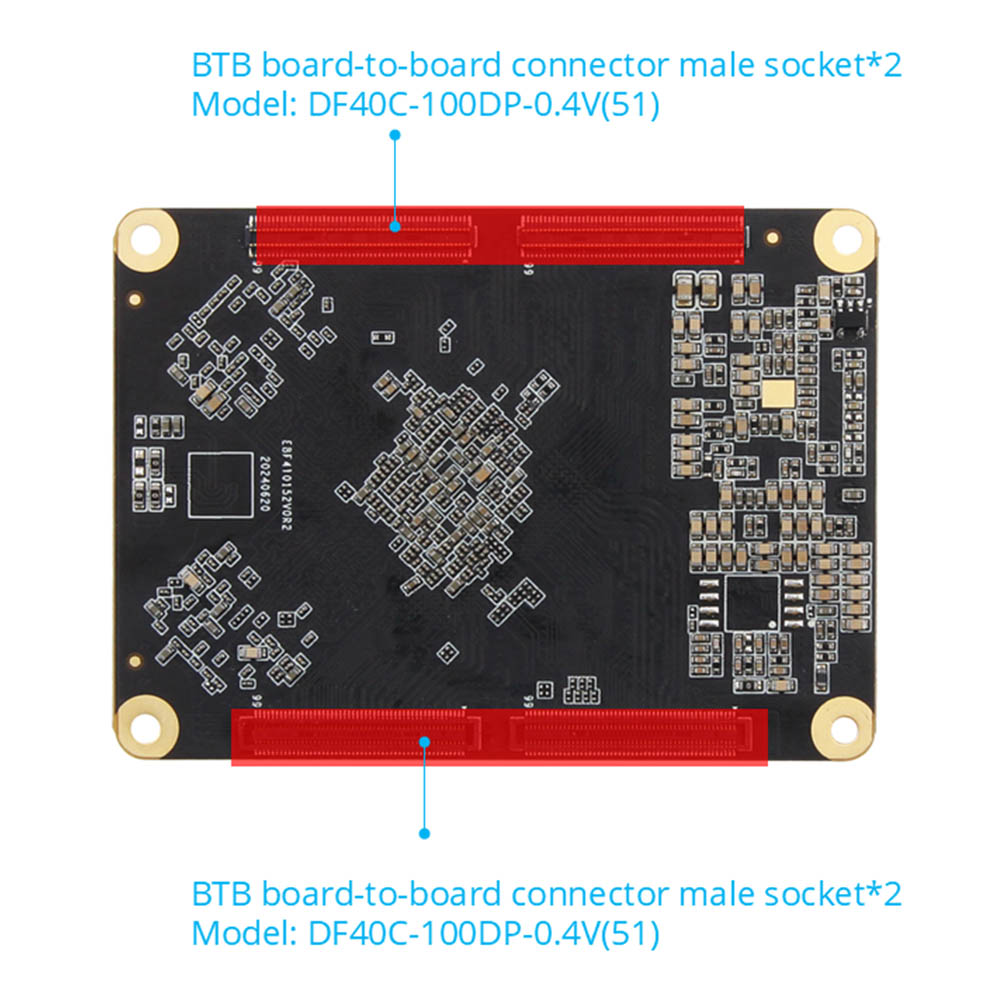

● Stecker: männlicher Stecker: DF40C-100DP-0,4 V (51) Weiblicher Anschluss: DF40C-100DS-0,4 V (51)

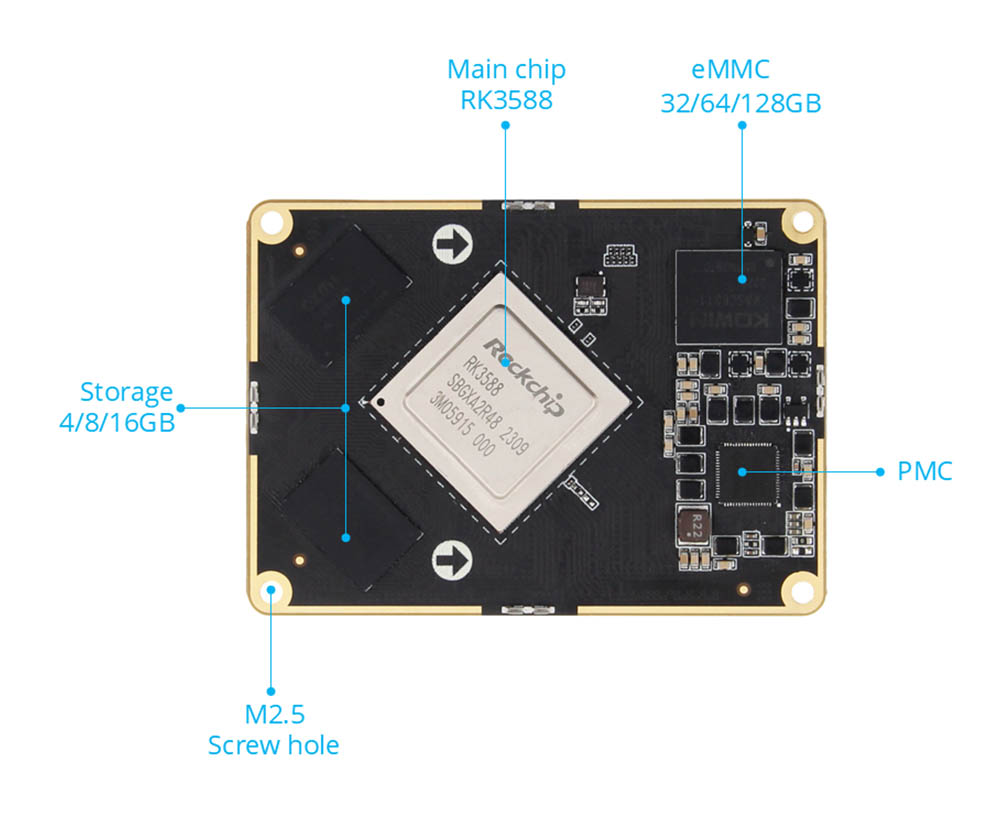

● Hauptchip: RK3588 (Quad-Core A76 + Quad-Core A55, MALI-G610, 6TOPS ROCTING-Leistung) BTB führt zu 400 Stiften, 0,5 mm Abstand, führt zu allen i0
● Speicher: 4/8/16 GB, LPDDR4/4X
● Speicherung: 32/64/128 GB. EMMC
● Stecker: Männlich: DF40C-100DP-0,4V (51) weiblich: DF40C-100DS-0,4 V (51)
● Power -Schnittstelle: 12V@2A DC -Eingabe, DC -Schnittstelle*1; Ausgangsschnittstelle*1

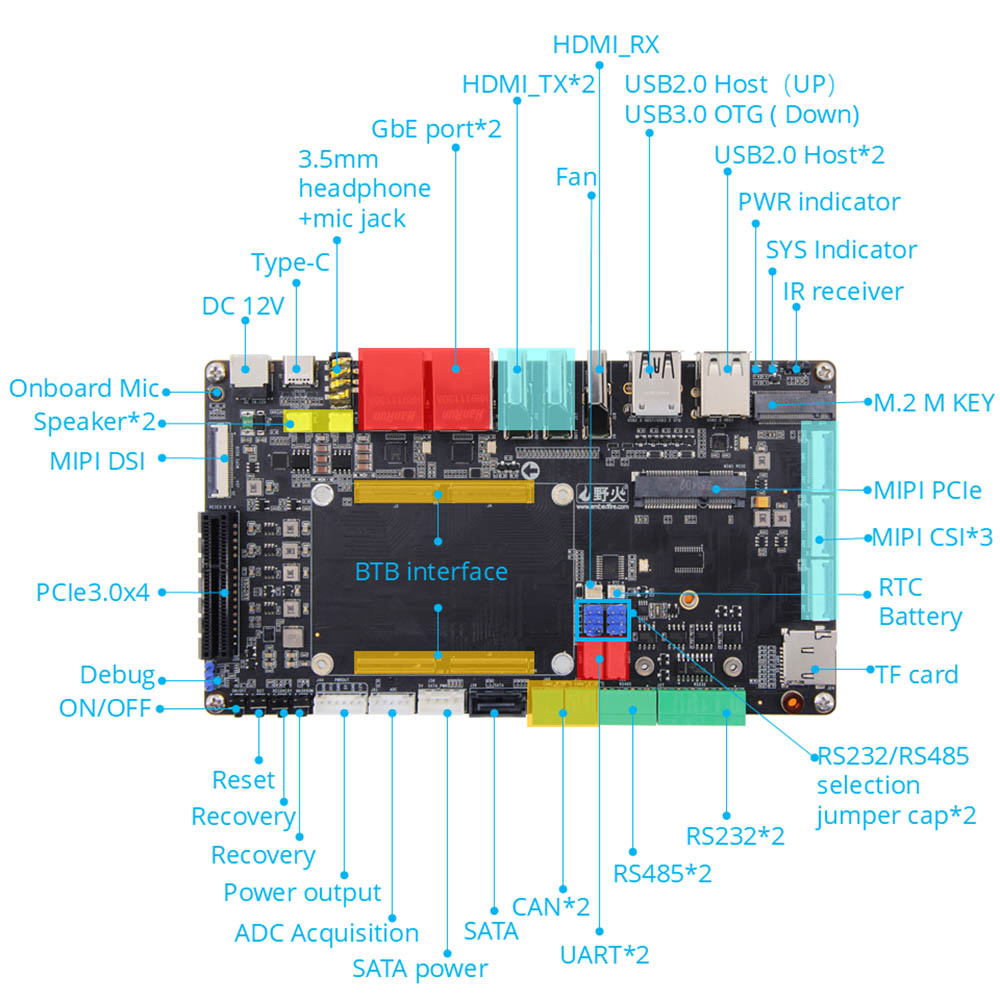

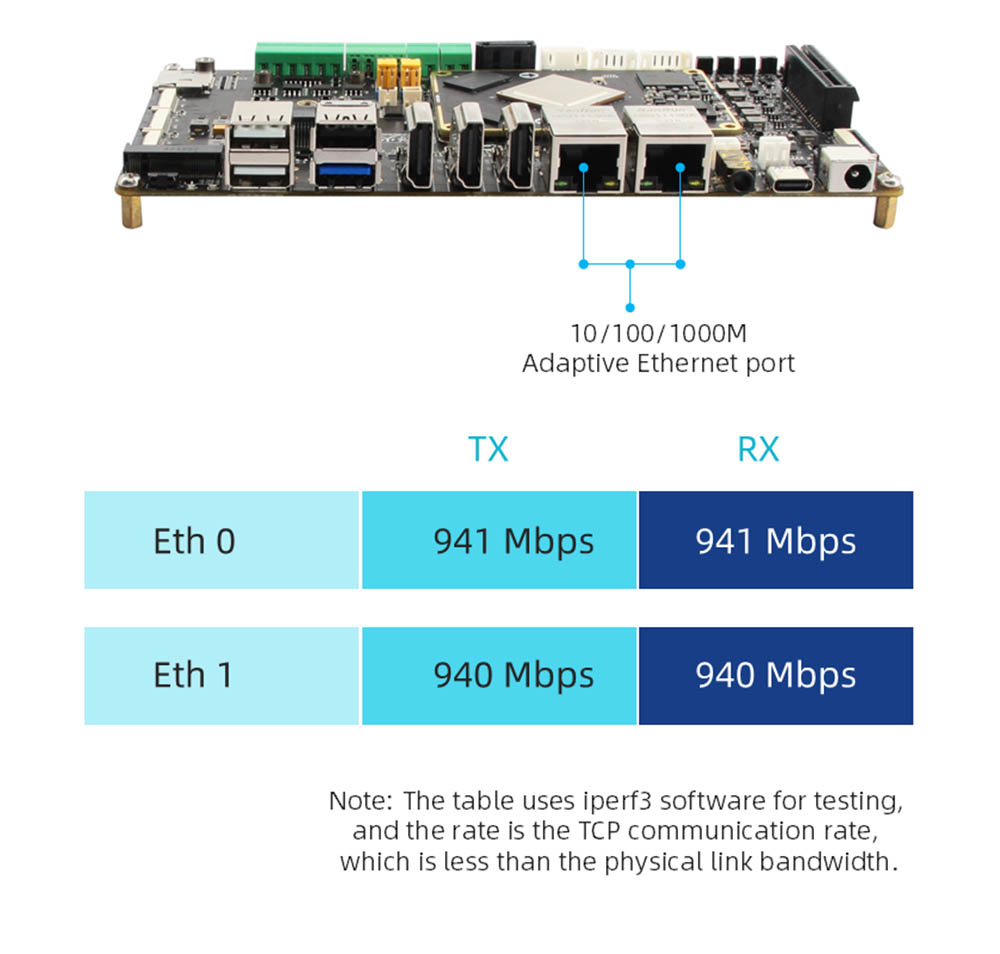

● Ethernet: Gigabit -Netzwerkport*2, Unterstützung von 10/100/1000Mbit/s Datenübertragungsrate
● HDMI: HDMI12.0 -Eingang*1, bis zu 3840x2160@60fps; HDMI2.1 Ausgabe*2 unterstützt mehrere Bildschirme mit anderen Bildschirmen, maximale Auflösung 7680x4320@60Hz (8K -Auflösung)
● MIPI-DSI: MIPI-Bildschirmschnittstelle*2 (vorne*1, zurück*1) kann an einen Waldbrand-MIPI-Bildschirm angeschlossen werden, unterstützt mehrere Bildschirme mit anderen Bildschirmen. Single MIPI -Modus Maximale Auflösung 1920*1080@60Hz

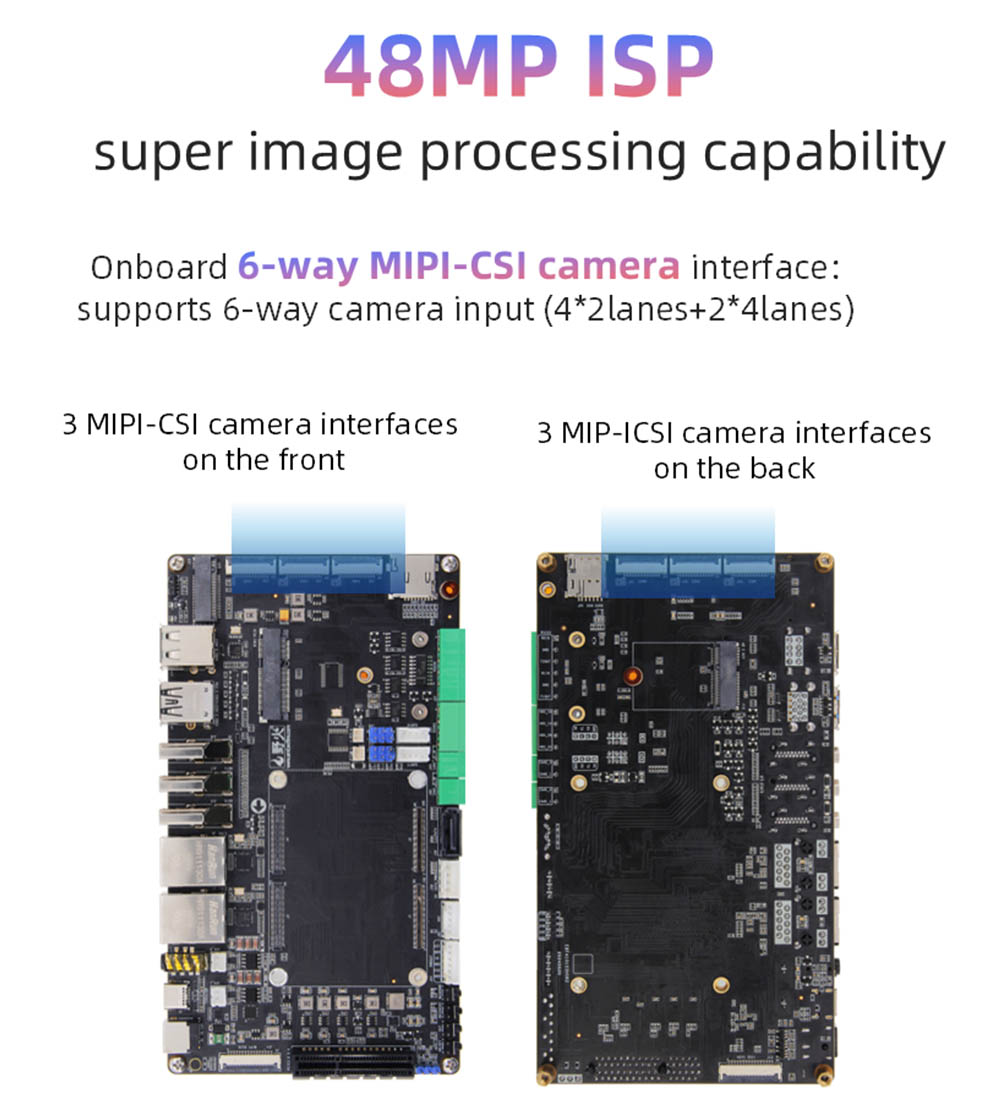

● MIPI-CSI: MIPI-Kamera-Schnittstelle*6 (vorne*3, zurück*3) kann in Waldbrand-MIPI-Kamera angeschlossen werden
● USB2.0: USB-HOSTTYPE-A-Schnittstelle*3
● USB3.0: USB-OTGTYPE-A-Schnittstelle*1; Typ-C-Schnittstelle*1 kann zum Verbrennen der Firmware verwendet werden, unterstützt das DP1.4-Protokoll

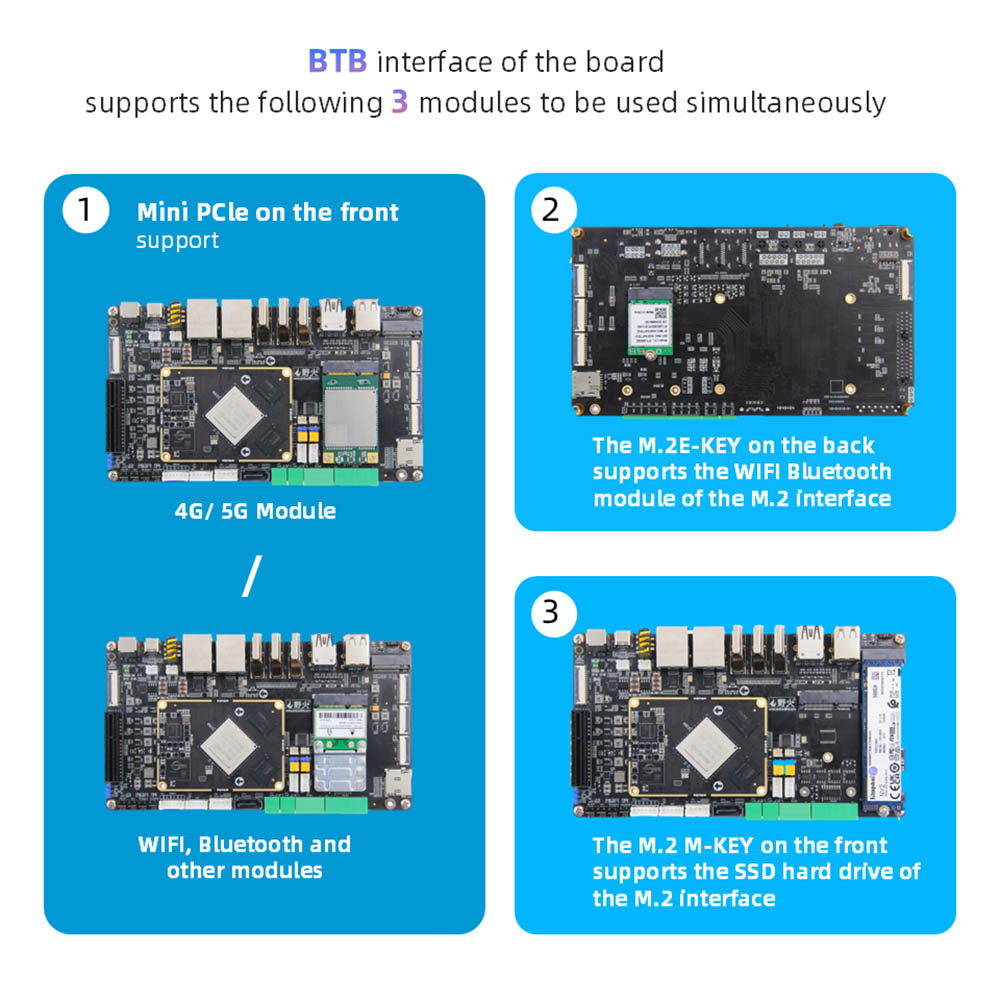

● PCLE-Schnittstelle: Mini-Pcle-Schnittstelle*1 kann mit WiFi-Netzwerkkarte mit voller Höhe oder halbhöfischer Stufe, 4G-Modul oder einem anderen Mini-Pcle-Schnittstellenmodul verwendet werden: PCLE3.0x4-Schnittstelle*1
● M.2-Schnittstelle: M.2ekey-Schnittstelle*1, unterstützt M.2 E-Key Wireless Network Card Modul; M.2 M KEY-Schnittstelle*1, unterstützt M.2 M-Key PCLE3.0*4LANES-Spezifikation 2280 Festplatte
● TF -Kartenhalter: Micro SD (TF) -Kartenhalter*1, unterstützt das TF -Kartenstartsystem bis zu 512 GB
● SIM -Kartenhalter: SIM -Kartenhalter*1, SIM -Kartenfunktion muss mit 4G -Modul verwendet werden
● SATA -Schnittstelle: Standard -SATA -Schnittstelle*1; SATA Power Interface*1 unterstützt die 12 -V -Ausgabe
● Can: Can*2
● ADC: ADC -Erfassungsschnittstelle*1
● Serienport Debuggen:
● Seriennport*1 (UART2), Standardparameter 1500000-8-N-1; UART -Seriennport*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Auswahlspringer -Schnittstelle*2
● Audio: Mikrofon Mikrofon*1; SPK-Lautsprecherschnittstelle*2, kann 3W-Power-Lautsprecher-Kopfhörerausgang verbinden + Mikrofoneingang 2-in-1-Schnittstelle*1
● Taste: Ein/Aus -Taste*1; Maskrom -Taste*1; Wiederherstellungstaste*1; Taste zurücksetzen*
● LED: Leistungsanzeige*1; Systemanzeige*1
● Infrarotempfänger: Unterstützung der Infrarot -Fernbedienungsfunktion
● RTC: RTC Power Socket*1
● Lüfterschnittstelle: Unterstützt die Installation von 5 V oder 12 V Lüfterkühlung
● AI Edge Computing: Smart Security ， Smart Transportation ， Smart City, Videoanalyse.
● Industrielle Automatisierung: SPS -Steuerung, Machine Vision.
● Robotik: KI-betriebene autonome Navigation.
● Anwendungen im Fahrzeug: In-Car-Unterhaltungssystem, Navigationssystem im Auto.
● Digitale Beschilderung: 8K Multi-Screen-Werbung.
● Medizinische Geräte: Medizinische Endoskope, Ultraschallbildgebungssysteme
